配管設計において、口径40Aで流量2.5L/sのときの管内流速（m/s）の求め方でお悩みではありませんか？流量と管内断面積から流速を算出する計算手順と実務上の注意点を分かりやすく解説します。
疑問（Q）

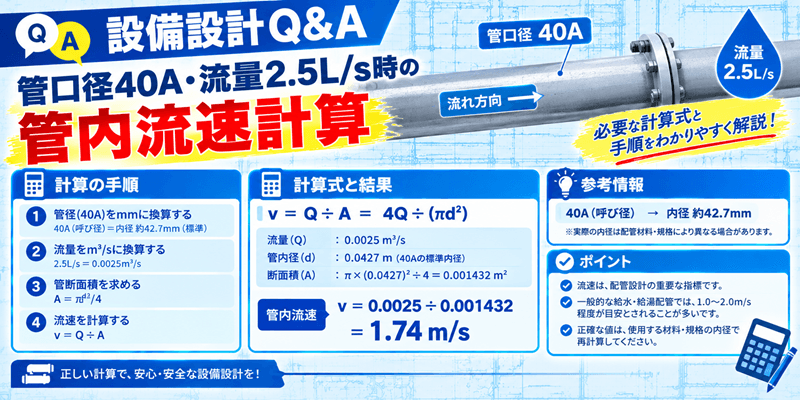

配管口径が40A、流量が2.5L/sのときの管内流速（m/s）はどのように求めればよいでしょうか？計算式と具体的な数値を知りたいです。
回答（A）
管内流速 v（m/s）は、流量 Q（m³/s）を管の断面積 A（m²）で割ることで求められます（公式：v = Q／A）。
具体的な計算ステップは以下の通りです。
- ステップ1：流量の単位変換
- 与えられた流量 2.5 L/s を m³/s に変換します。
- 2.5L/s = 2.5 × 10の-3乗 m³/s
- ステップ2：管口径40Aの内径の確認
- 配管用炭素鋼鋼管（SGP）等のJIS規格における口径40Aの内径は約42.7mm（= 0.0427m）として計算します。
- ステップ3：断面積の計算
- 管の断面積 A を求めます。
- A = πDの2乗／4 = π (0.0427)2乗／4 ＝ 1.43 × 10の-3乗 m²
- ステップ4：流速の計算
- 流量を断面積で割り、流速を算出します。
- v = 2.5 × 10の-3乗／1.43 × 10の-3乗 ＝ 1.75m/s
- 計算結果
- 管口径40Aで流量2.5L/sのときの管内流速は 約1.75 m/s となります。
■ Jw_cadで計算も出来ます！：Jw_cad 文字コマンドで計算！べき乗・三角関数・ルートの入力方法と活用術
まとめ・注意点
Jw_cadでの配管系統図作成や水理計算を行う際は、採用する管種（SGP、ライニング鋼管、硬質ポリ塩化ビニル管など）によって実際の「内径」が異なる点に注意が必要です。
配管内の流速が大きすぎると、ウォーターハンマー（水撃作用）や配管の摩耗、騒音・振動の原因となります。一般給水・消火配管などの設計基準やメーカーの技術資料を確認のうえ、許容流速（通常1.5〜2.0 m/s程度以下）の範囲内に収まっているかを確認しながら設計を進めてください。
