エコジョーズ（潜熱回収型給湯器）から出るドレン排水の放流先や配管ルートの作図にお悩みではありませんか？接続可能な排水系統や現場で避けるべき放流先、Jw_cadでの図面表記のポイントを分かりやすく解説します。
疑問（Q）
エコジョーズのドレン排水はどこへ放流すればよいですか？戸建てや集合住宅での放流先の違い、Jw_cad図面作成時の注意点と併せて教えてください。
回答（A）
エコジョーズから発生するドレン排水の放流先は、原則として「汚水系統」または「雑排水系統」に接続します。
エコジョーズ発生時のドレン水は弱酸性（pH2〜3程度）ですが、本体内部の中和器によってpH5〜6程度まで中和された状態で排出されます。ただし環境保護および配管保護の観点から、適切な排水系統への接続が必須です。
1. 放流先の可否一覧
- 接続可能な系統（可）
- 汚水管・雑排水管： 最寄りの汚水管、または浴室・洗面・厨房等の雑排水管・立て管へ接続します。
- 接続不可の系統（不可）
- 雨水管・バルコニー排水管： 酸性水の直接流入を防ぐため、雨水系統への接続は法律上・条例上禁止されています。
- 地面への垂れ流し・外部側溝・ベランダ床面排水： 腐食や環境汚染の原因となるため接続・放流できません。
2. 建物形態別の接続ポイント
- 戸建て住宅
- 給湯器近くにドレン用排水管（VP20等）を配管し、最寄りの汚水管や雑排水管に接続します。
- 集合住宅（マンション）
- バルコニー設置： 雨水ドレンへの流し込みは不可のため、室内側の雑排水管へドレン配管を引き込んで接続します。
- PS（パイプスペース）内設置： PS内の雑排水立て管（枝管）へ接続します。

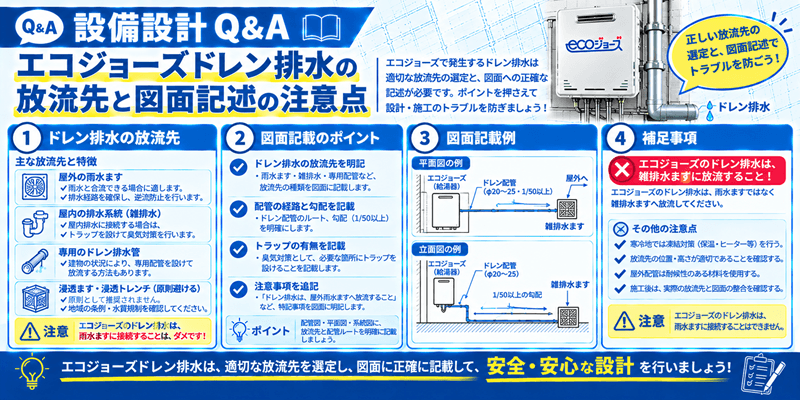

3. Jw_cad図面への表記・記載例
施工現場での施工エラーを防ぐため、以下のような標準注記や配管仕様を図面に明記します。
- 管種・管径： VP20（塩化ビニル管）にて最寄りの雑排水管へ接続
- 勾配： 1/100 以上の下り勾配を確保
- 凍結防止： 外部露出部は保温材（凍結防止層）巻きを指定
まとめ・注意点
エコジョーズのドレン排水は1日数リットル〜10L程度ですが、常時排水となるため配管の勾配不良や凍結によるつまりに留意する必要があります。
Jw_cadでプロットおよび配管ルートを作図する際は、ドレン配管の接続先が雨水系統になっていないか、屋外露出部の保温指定がなされているかを必ず確認してください。自治体の下水道条例や排水設備要覧によってはドレン排水の扱いや接続条件に独自の規定がある場合があるため、特記仕様書の確認および事前に関係諸官庁や監督員と協議確認の上、図面に反映させてください。
