温水ボイラーや貯湯タンク設計で使われる「ハイドロセーフティ」の役割や設置方法にお悩みではありませんか？装置の作動原理や設置上の注意点、Jw_cad図面への反映ポイントを分かりやすく解説します。
疑問（Q）
温水設備などで見かける「ハイドロセーフティ（ハイドロセフテー）」とはどのような装置ですか？役割や作動原理、設備図面を作成する際の注意点について教えてください。
回答（A）

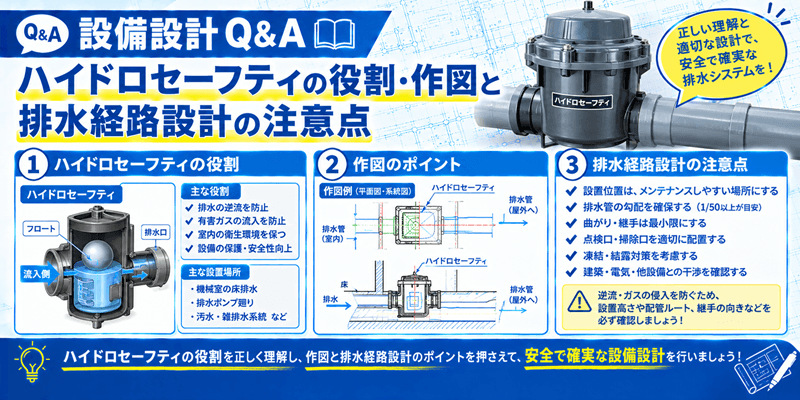

「ハイドロセーフティ（ハイドロセフテー）」とは、主に小型ボイラーや温水貯湯タンク、温水ヘッダーなどに取り付けられる溶解栓式の過熱・過圧防止安全装置です。
温度と圧力の異常上昇から機器や配管の破損・爆発を防ぐため、以下の役割と作動原理を持っています。
- 役割と作動原理
- 過熱・過圧防止： 内部に組み込まれた可溶合金（溶解金属栓）が、設定温度（例：94〜95℃程度）に達すると熱で強度を失って破断・開放します。
- 安全排水： 破断により高温水・蒸気を外部へ自動演出し、タンク内の温度と圧力を下げて安全を確保します。
- 設備設計・実務上の注意点
- 設定温度の管理： 通常の温水使用温度は80℃以下での運用が推奨されます（常時高温になると金属疲労や誤作動の原因となります）。
- 安全な排水経路の確保： 作動時に高温水が噴出するため、点検可能かつ安全な場所へ導く専用の排水配管（間接排水）を必ず設けてください。
- 保守・交換： 腐食や経年劣化による作動不良を防ぐため、定期的な点検や年1回程度のパーツ交換が推奨されます。
まとめ・注意点
Jw_cadで温水ヘッダーや貯湯タンク廻りのプロット・配管詳細図を作成する際は、ハイドロセーフティ本体のプロットだけでなく、作動時の排出を受ける排水配管（ブロー配管）のルートおよび排水口空間の確保を忘れずに作図してください。
また、高圧仕様の選定や第1種圧力容器への適用、作動排水の処置方法については、メーカーの仕様書や特記仕様書を確認し、必要に応じて消防諸官庁や監督員と協議・確認のうえ図面に反映させてください。
