設備設計と設備図面の定義や業務範囲の違いについて、混同してしまってお悩みではありませんか？実務におけるそれぞれの役割や選定・作図のポイントを分かりやすく整理しましたので、業務の整理にご活用ください。
疑問（Q）
建築設備における「設備設計」と「設備図面」の違いは何ですか？実務上の役割や業務内容の違いについて教えてください。
回答（A）

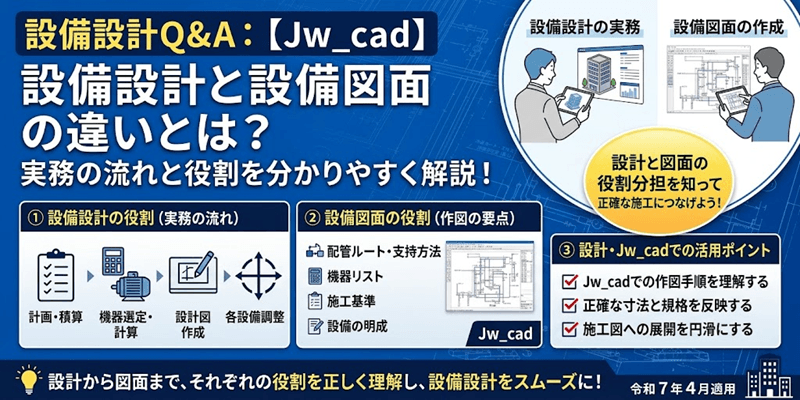

「設備設計」と「設備図面」は一連の業務として行われることが多いものの、役割としては「何をどう成立させるか決める思考・判断の仕事」と「決めた内容を可視化する表現・作図の仕事」という明確な違いがあります。
実務上の主な内容と違いは以下の通りです。
1. 設備設計とは（＝成り立ちを決める仕事）
建物の設備システムをどう成立させるか、計画・計算・調整を行うプロセス全体を指します。
- 条件整理・協議： 用途・負荷・法規制の確認、ガス・水道・電力会社および行政諸官庁との事前協議
- システム選定・計算： 給排水方式や空調・換気方式の決定、熱負荷計算、ポンプ容量選定、配管径・ダクトサイズの決定
- 他工程との調整： 意匠設計・構造設計・電気設備・施工者との納まりや納入機器の取り合い調整
2. 設備図面とは（＝決めた内容を形にする仕事）
設備設計で決定した内容を、施工者が実際に現場で工事できるよう図形や記号で表現した成果物です。
- 作図・ルート検討： Jw_cad等を用いた平面図・系統図・詳細図の作成、配管やダクトのルート検討（干渉チェック）
- 機器配置・納まり： 機器配置図、機器リスト、スリーブ図、配管支持金物図などの作成
3. 設備設計と設備図面の比較
| 項目 | 設備設計 | 設備図面 |
| 役割 | 何をどう成立させるか決める | 決めた内容を図として表現する |
| 主な内容 | 負荷計算・方式選定・法規チェック・協議 | 平面図・系統図・詳細図の作図・干渉検討 |
| 成果物 | 計算書・設計方針書・特記仕様書 | 計画図・設計図・施工図（CADデータ） |
| 性質 | 思考・判断・総合調整 | 可視化・表現・作図 |
まとめ・注意点
Jw_cadで設備図面を作成・設計する際は、「ただ線を引く（作図する）」だけでなく、その背景にある計算根拠や法規適合、関係諸官庁との協議結果が正しく図面に反映されているかを確認することが不可欠です。
特に特記仕様書の記載事項や公共建築工事標準仕様書との適合、管径・ダクトサイズの根拠、建築基準法・消防法上の納まりについては、必要に応じて設備設計者や施工監理者、監督員と協議・確認を行ったうえで図面化を進めてください。
