減圧装置 – 温度調節装置のバイパス配管

このページのCADデータは、建築設備 セッビットに掲載されています。※ユーザー登録が必要

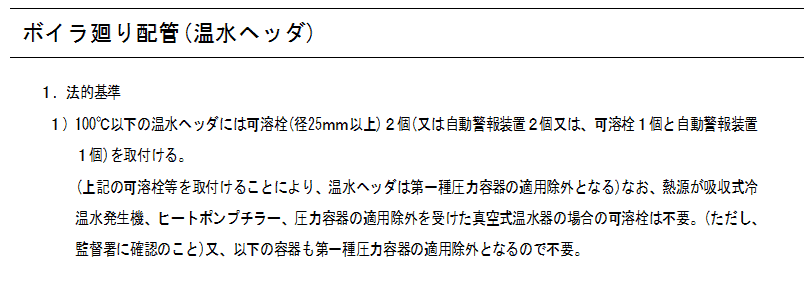

ボイラ廻り配管-温水ヘッダ

ボイラ廻り配管-温水ヘッダ / 28.01KB JWW / 1ファイル

流入管が１本の場合はヘッダ径は２サイズ大きな径とする。流入管が２本以上の場合はその断面積の和以上の断面積を有する径とする。
