寸法を書く

▼[作図]メニュー　→　[寸法] 　寸法を書きます。

寸法コマンドでは、通常の長さ寸法、円半径寸法、円直径寸法、円周寸法、角度および累進寸法の作図ができます。

引出線位置と寸法線位置を指定するとき以外は、全てマウスの左右どちらのボタンをクリックしても読取り点の指定になります。

１）【作図】→【寸法】をクリックする。または、[ 寸法 ] をクリックします。

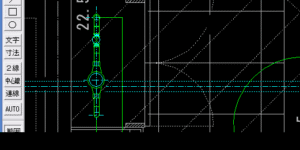

引出し線・寸法線・寸法の始点・終点

２）引出し線の始点の位置を指示します。

３）寸法線の位置を指示します。

４）寸法の始点を右クリックします。

５）寸法の終点を右クリックします。

６）寸法が配置されました。

（参考）

新規に寸法を配置したいときは【リセット】をクリックします。

縦方向に寸法を配置するときは【0/90】をクリックします。

同じ要領で寸法を配置していきます。
