【データの整理】重複した線や連結などを整理します。

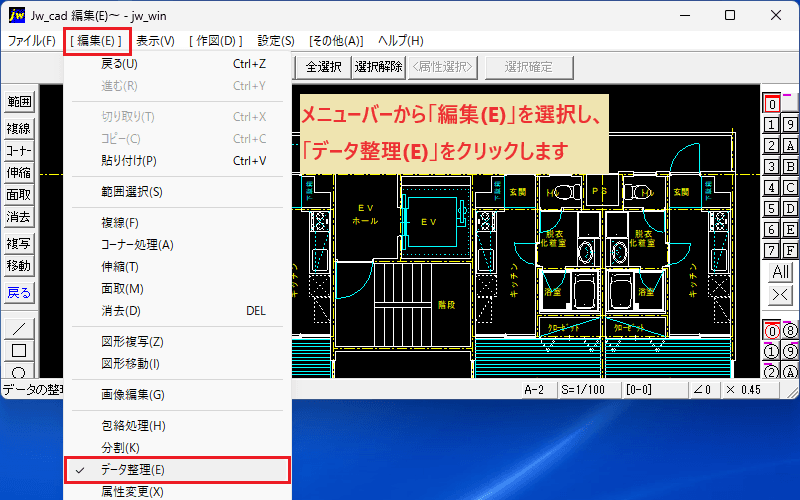

1. メニューバーから「編集(E)」を選択し、「データ整理(E)」をクリックします。

整理するデータを選択する

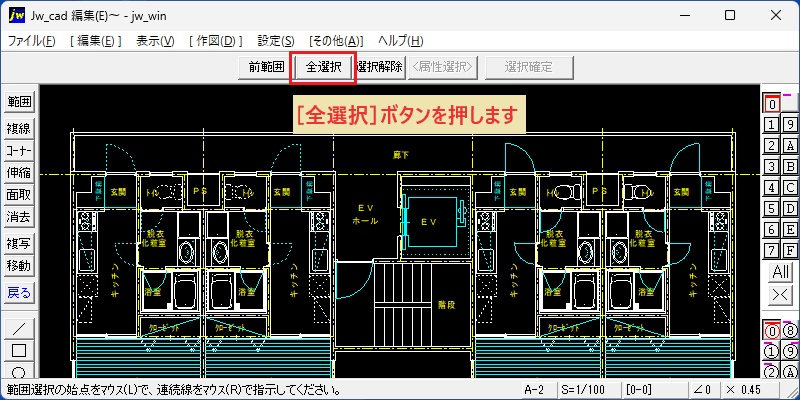

1. 範囲選択の始点と終点を指示し、整理するデータを選択する。今回は全てのデータを整理するので[全選択]ボタンを押します。

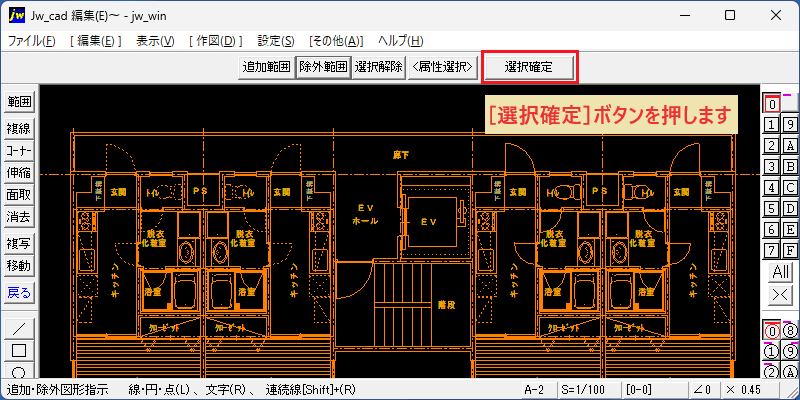

コントロールバー[選択確定]

1. 選択された部分が朱表示になっています。

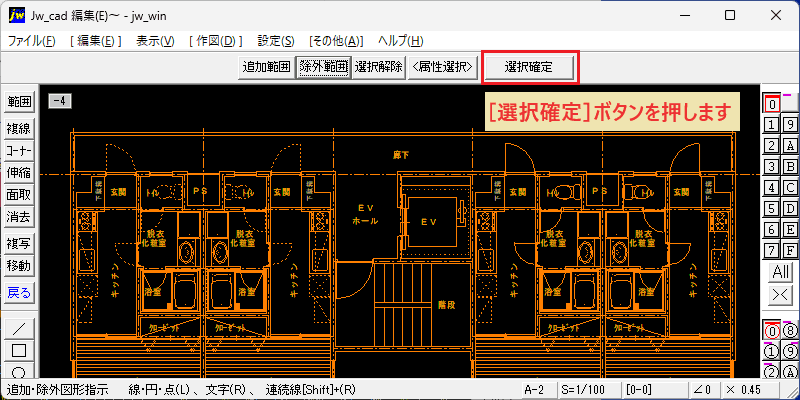

2. コントロールバーの[選択確定]ボタンを左クリックして、選択したデータを確定すると、コントロールバーの表示が切替わります。
3. コントロールバーの中から、選択したデータを整理する項目のボタンを左クリック(L)します。今回は、重複データを整理します。

重複整理(重複線整理)

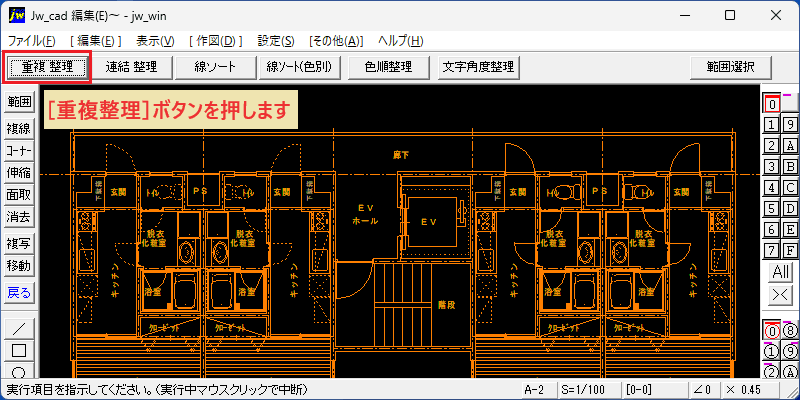

1. コントロールバーの[重複整理]ボタンを押します。
2. 同一線色で同一線種の線・円、同一線色の実点、同一文字種で同一文字列の文字で重なっている同一レイヤのデータが1つのデータに整理されます。

重複データが整理されました

1. 処理が終了すると、データを整理して消去したデータ数が作図ウィンドウ左上に表示されます。

続けて[全選択]ボタンを押します

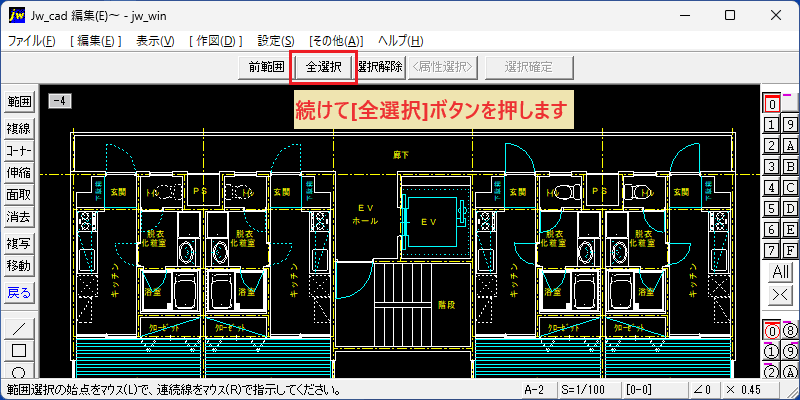

1. 続けて[全選択]ボタンを押します。

コントロールバー[選択確定]

1. 選択された部分が朱表示になっています。
2. コントロールバーの[選択確定]ボタンを左クリックして、選択したデータを確定すると、コントロールバーの表示が切替わります。

連結整理

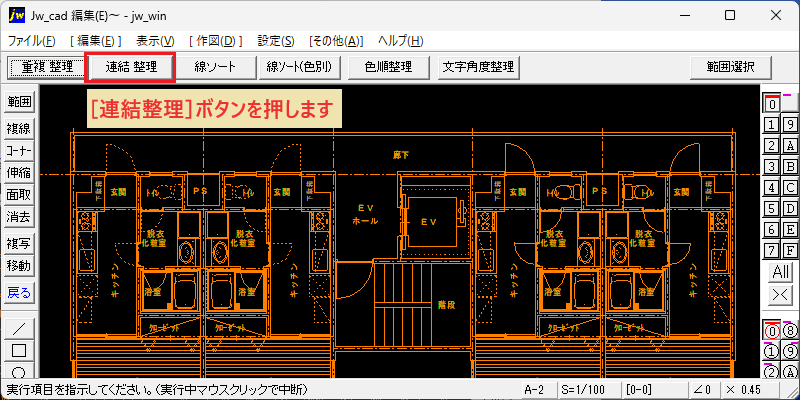

1. コントロールバーの[連結整理]ボタンを押します。
2. 前項の[重複線整理]の処理に加え、直線上でつながっている線を連結し1つの線に整理されます。

連結データが整理されました

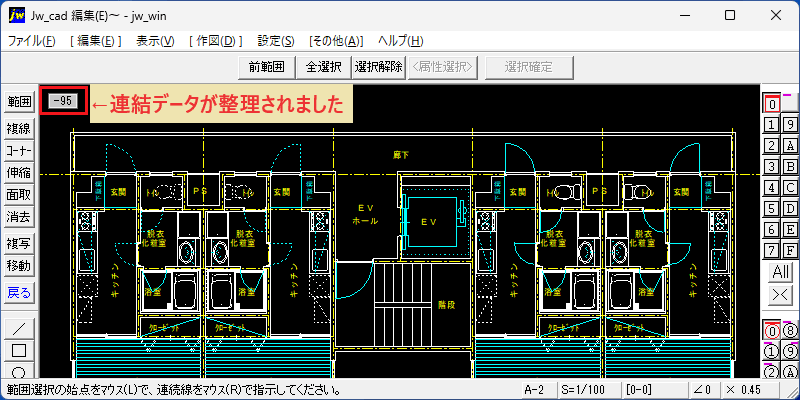

1. 処理が終了すると、データを整理して消去したデータ数が作図ウィンドウ左上に表示されます。

この操作が必要な場面

• データが重いと感じる時の整理。（作図画面の拡大縮小や移動の時に時間がかかるなど）
• データの受け渡し時の整理。
