Jw_cadの数値位置 移動

相対座標の数値位置により図形を移動します。

1. メニューバーから「編集」を選択し、続いて「図形移動」をクリックします。または、ツールバーの「移動」をクリックします。

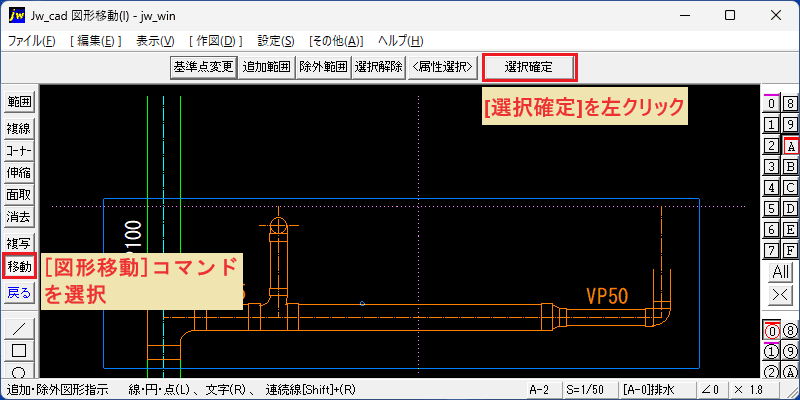

2. 次に、範囲選択の操作([範囲選択]コマンド参照)で、移動する図形を選択します。（ただし、[範囲選択]コマンドで図形を選択し[移動]コマンドに移行した場合は、図形選択操作は省略されます。）

作図属性、移動倍率、移動回転角を設定

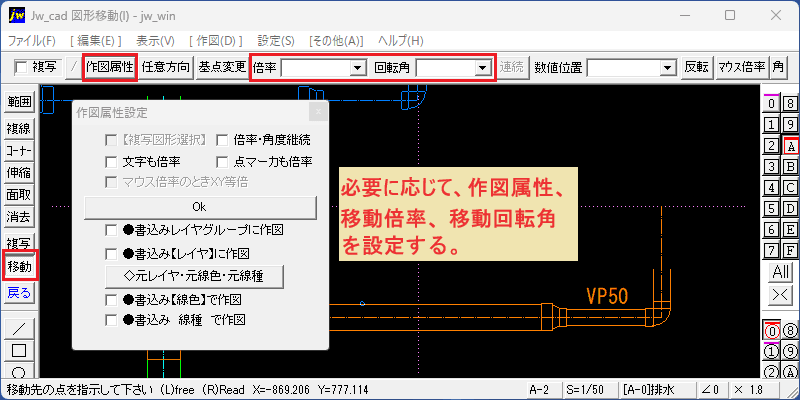

1. 必要に応じて、コントロールバーから作図属性・移動倍率・移動回転角を設定します。

数値位置による移動の場合、基準点を指定する必要はありません。

元図形に対しての相対座標を入力

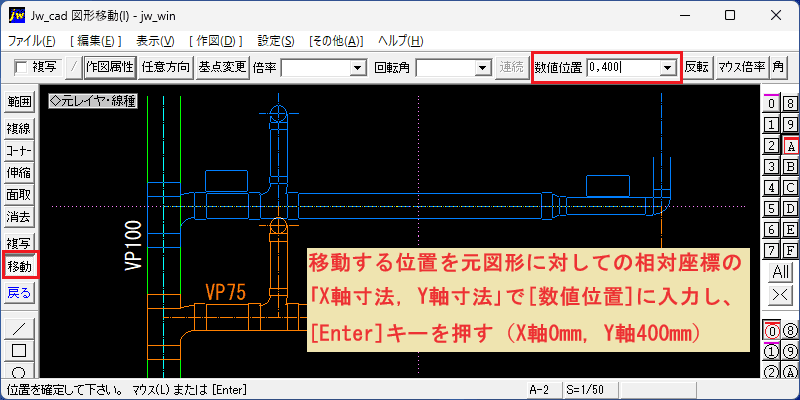

1. 移動する位置を元図形に対しての相対座標の｢X軸寸法，Y軸寸法｣で、コントロールバーの[数値位置]入力ボックスに入力します。例として、X軸 0mm , Y軸 400mmと入力しました。

[Enter]キーを押す

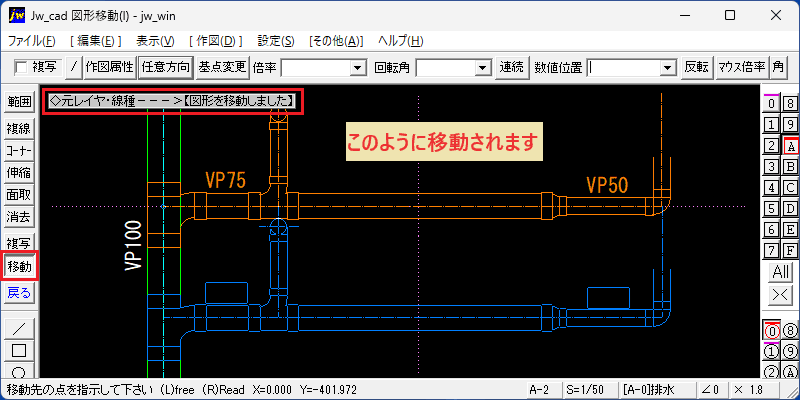

1. このように、コントロールバーの[数値位置]入力ボックスに｢X軸寸法，Y軸寸法｣を入力後、[Enter]キーを押すと、その位置に移動されます。

Jw_cad 数値位置 移動｜相対座標の数値位置により図形を移動する方法は、以上のようになります。
