Jw_cadの反転移動｜線を対称に図形を反転して移動します

1. メニューバーから「編集」を選択し、続いて「図形移動」をクリックします。または、ツールバーの「移動」をクリックします。
2. 次に、範囲選択の操作([範囲選択]コマンド参照)で、移動する図形を選択します。（ただし、[範囲選択]コマンドで図形を選択し[移動]コマンドに移行した場合は、図形選択操作は省略されます。）

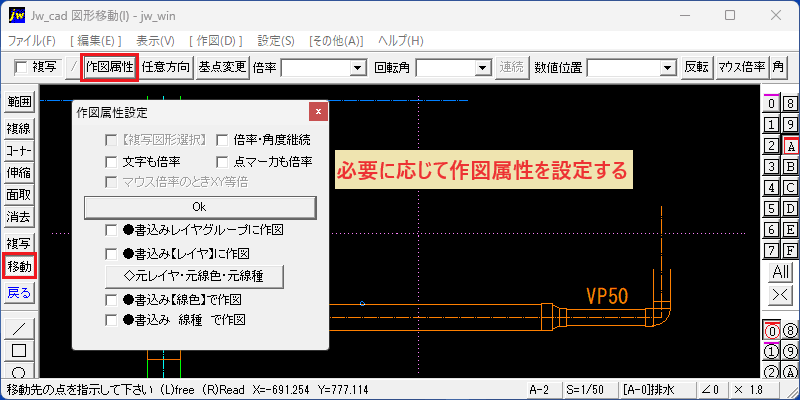

必要に応じて作図属性を設定

1. 必要に応じて、コントロールバーから作図属性を設定します。

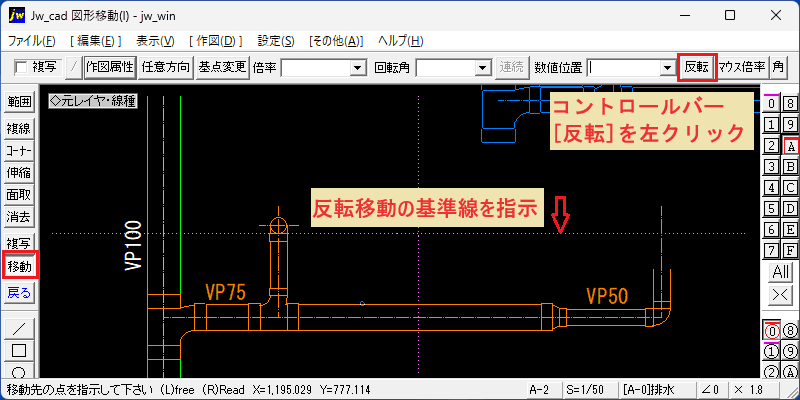

コントロールバーの[反転]を左クリック

1. 次に、コントロールバーの[反転]を左クリックします。
2. 続いて、反転移動の基準線を左クリックで指示します。

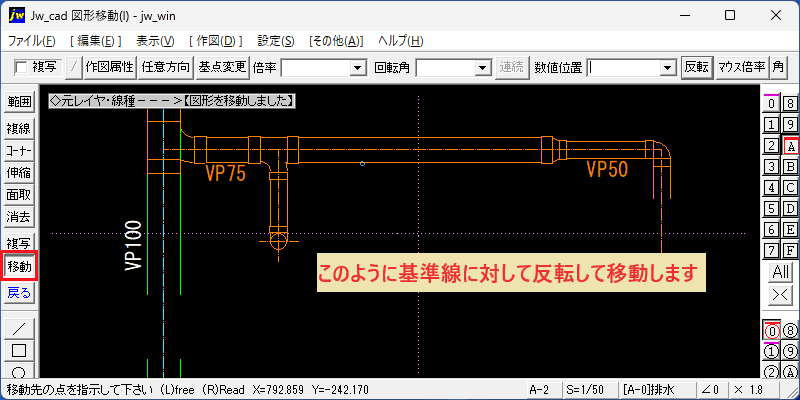

反転して図形が移動される

1. このように、基準線から反転して図形が移動されました。
2. 基準線を左クリックで指示すると文字の方向は補正されず、右クリックで指示すると文字方向が補正されます。横書文字の角度は「－90<θ<=90」になり、縦書文字の角度は「－90<=θ<90」になります。

文字は文字列の中心が反転位置の基準になります。

Jw_cad 反転移動｜線を対称に図形を反転して移動する方法は、以上のようになります。
