[面取]コマンドでは、[コーナー処理][伸縮]コマンドなどと同様に、線の切断が行えます。

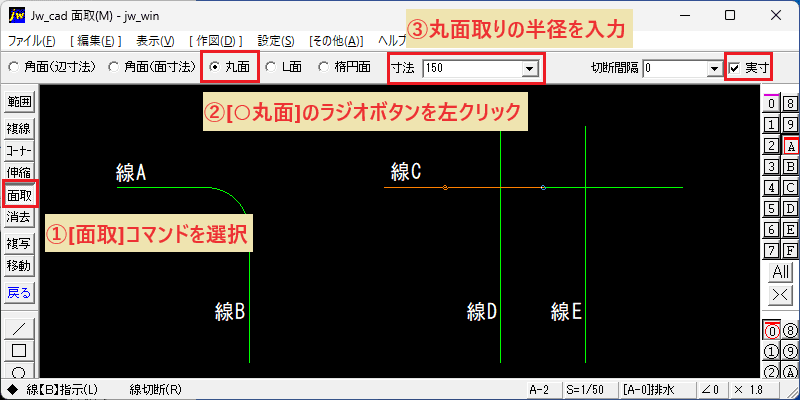

1. [面取]コマンドを選択します。
2. コントロールバーの[○丸面]のラジオボタンを左クリックします。
3. コントロールバーの[寸法]入力ボックスに、丸面取りを行う半径を実寸法で入力します。例として、[150]mmを入力しました。

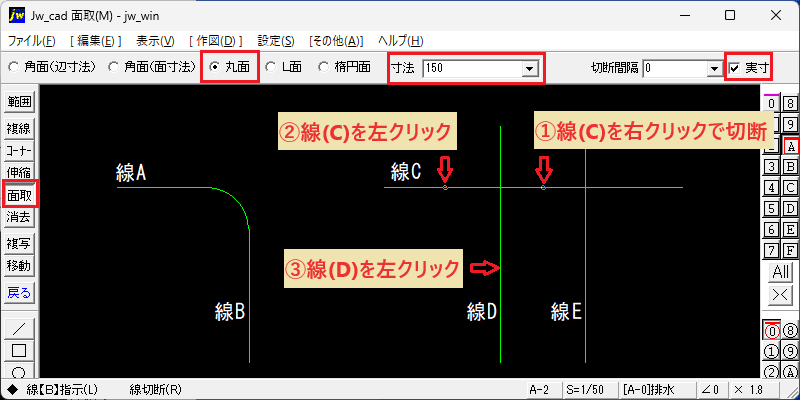

右クリックで切断

1. 切断する線(C)を右クリックで指示すると、右クリックした位置で切断されます。
2. 線(C)を左クリックで指示します。
3. 線(D)を左クリックで指示します。

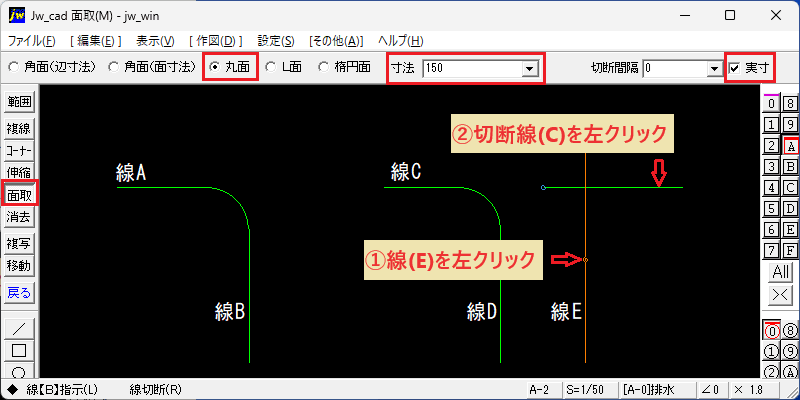

次の2線を指示

1. 線(E)を左クリックで指示します。
2. 切断線(C)を左クリックで指示します。

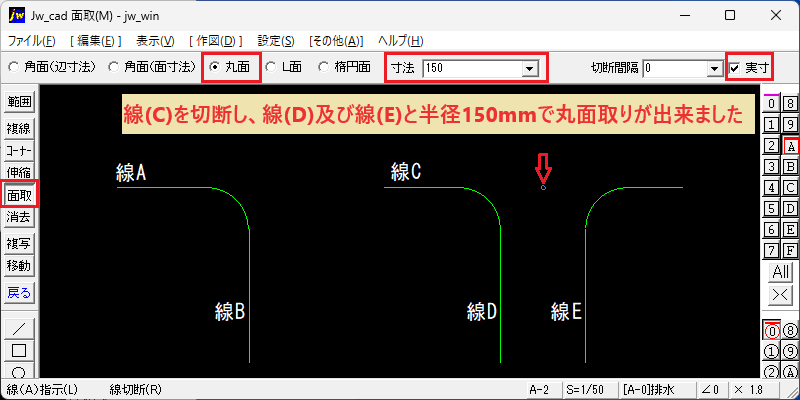

切断した線を丸面取り

1. 線(C)を切断し、線(D)及び線(E)と半径150mmの丸面取りを行いました。（指示した２線の属性が同じ場合は、その属性により面取りが行こなわれます。）

補足説明

• ！切断する位置は、交点などの他の線・円弧がない位置を指示します。したがって、切断される位置は任意点になります。交点・中心点などの位置で切断する場合は、[消去]コマンドを使用します。
• コントロールバーの[切断間隔]入力ボックスに数値を指定すると、指定した間隔で線が切断されます。コントロールバーの[実寸]のチェックが外れている場合は、線の切断間隔は、用紙寸法のmm単位になります。
• コントロールバーの[実寸]にチェックを入れると、線の切断間隔は、実寸法(縮尺によって図面上での間隔が変わる)になります。m単位またはその他の単位(尺)が設定されている場合は、実寸法はその単位の寸法になります。

この操作が必要な場面

• 給水・給湯などの樹脂配管の曲がり部分（アール処理）。
• 冷媒配管やダクトの曲がり部分（アール処理）。
