【記事更新】Jw_cadで本格的な設備図面は書ける？メリット・限界と実務活用法を解説

Jw_cadで本格的な設備図面が作成できるのか、その理由と実務での活用法を解説します。無料かつ軽量な動作に加え、図形登録や外部変形による効率化、BIM連携の限界を踏まえた現実的なハイブリッド…

給水管40Aの保温厚は？作図クリアランスと注意点

給水管40Aの標準的な保温厚は20mm以上ですが、設置環境や仕様に応じた調整が不可欠です。本記事では、Jw_cadでの作図時に重要な約90mmの占有スペース確保や、レイヤ分けによる干渉チェックなど、実務で役立つポイントを解説します。

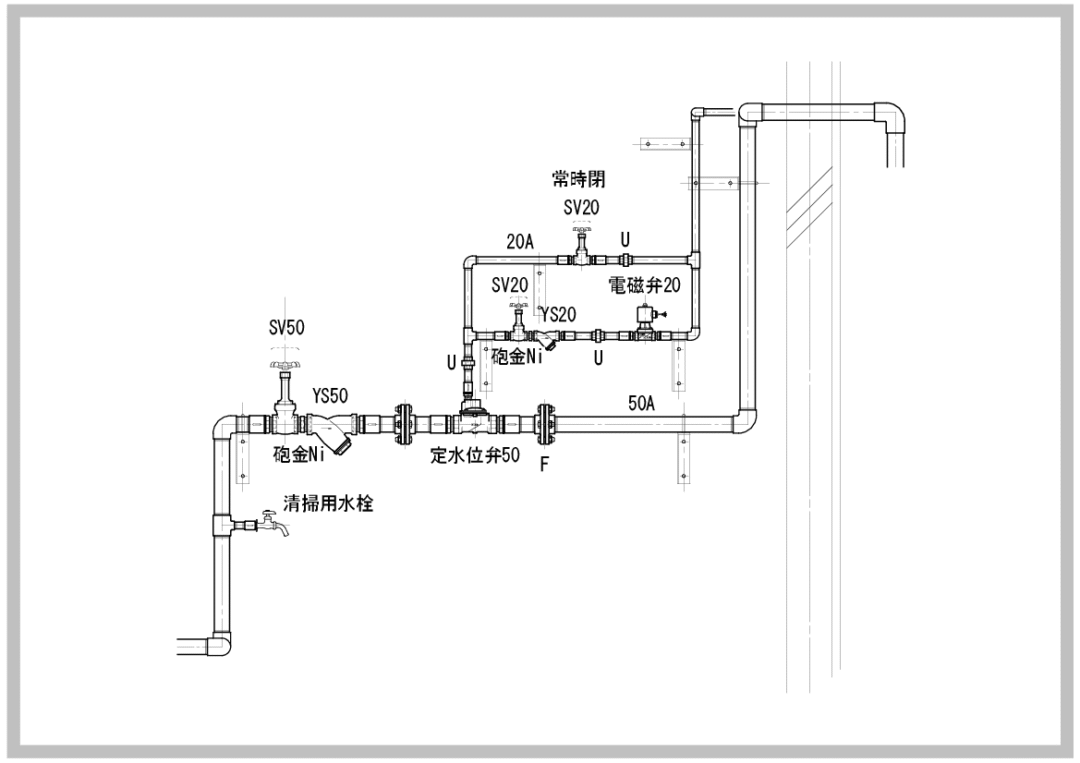

ユーザー投稿｜Jw_cad 受水槽：定水位弁＋電磁弁配管（鋼管）

Jw_cadで作成した受水槽まわりの定水位弁および電磁弁の鋼管 配管詳細図です。給排水衛生設備の施工図として活用できる断面図となります…

ミニバックホー後方小旋回：性能 0.07

後方小旋回型の特性を考慮し、特にアームの左右移動範囲を破線ブロックとして整理しました。狭い現場でも無理のない搬入・作業経路を確保できるよう意識しています…

— 皆さんのCAD投稿 —

・ガス給湯器 屋外壁掛形16号 ｜ muta さん

・直結給水ブースタポンプ 40A-0.75kw ｜ adako さん

・Sトラップ 25A ｜ Hello さん

・パッケージエアコンのリモコン ｜ koubou さん

CAD投稿ありがとう！キャンペーン開催中！

今、 データを投稿していただくと、先着10名様限定の特別な特典をプレゼントいたします！CAD投稿のお礼として、普段は有料で提供している「製品版【排水DV継手】CADデータ」を、今すぐ無料でダウンロードしていただけます…

今月の無料ダウンロード｜鋼管の切断寸法

１．配管施工図では一般に芯々寸法Lが明記させている。この芯々寸法によりねじ接続する鋼管を切断する場合の寸法 Lp は次式により求められる。 Lp ＝ L－(LA＋LB)＋2(a＋w)

ガス溶接技能講習の内容と修了証の概要：取得のメリットや必要性を解説

ガス溶接講習修了証は、可燃性ガスと酸素を用いた金属の溶接や切断作業に必須の国家資格です。本記事では、講習の具体的な内容や必要となる作業例、資格の重要性を詳しく解説します…

ナイスジョイント拡管ゴムの仕組みと作図の注意点｜Jw_cad

ステンレス鋼管用ナイスジョイントの拡管ゴムによる止水仕組みと、Jw_cadでの作図上の注意点を解説します。施工時の工具クリアランス確保や流体温度への配慮など実務ポイントを網羅…
