今月の無料ダウンロード更新｜鋼管の切断寸法

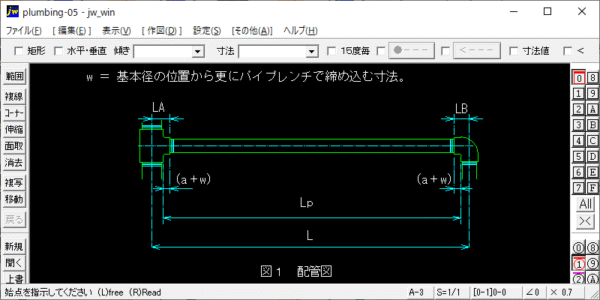

１．配管施工図では一般に芯々寸法Lが明記させている。この芯々寸法によりねじ接続する鋼管を切断する場合の寸法 Lp は次式により求められる。 Lp ＝ L－(LA＋LB)＋2(a＋w)

今月の無料ダウンロード更新｜塩ビ管の差込み接合

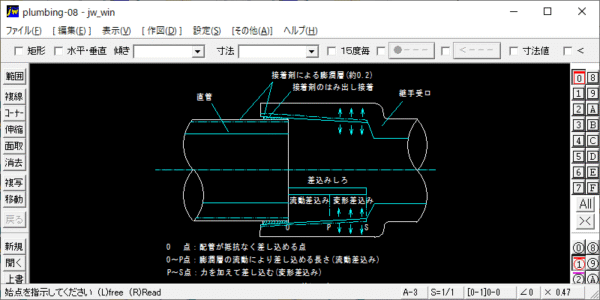

１．適用範囲：水道用塩ビ管(VP・HIP)及び排水用塩ビ管(VP)を接着剤による差込み接合する場合。 ２．仕様及び施工法(塩ビ管の接合は接着剤による管の膨潤と弾性を利用したものである) …

CAD投稿ありがとう！キャンペーン開催中！

今、 データを投稿していただくと、先着10名様限定の特別な特典をプレゼントいたします！CAD投稿のお礼として、普段は有料で提供している「製品版【排水DV継手】CADデータ」を、今すぐ無料でダウンロードしていただけます…

ユーザー投稿｜ガス給湯器 屋外壁掛形16号

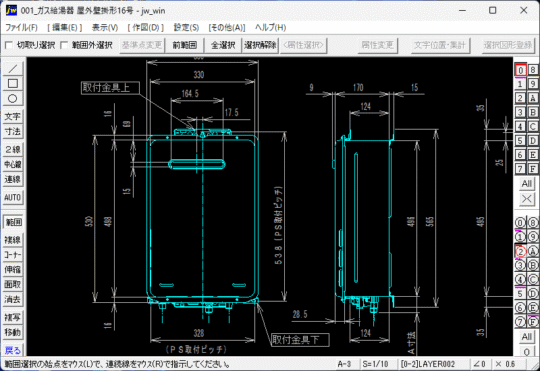

戸建てから共同住宅、小規模店舗まで幅広く活用いただけます。外形寸法を網羅しているので、配置検討の初動に最適です。本体は1/10、取付金具は1/2と使い分け、レイヤを外形と寸法で分けることで作図・複写・修正時の作業効率を上げました…

ユーザー投稿｜直結給水ブースタポンプ 40A-0.75kw

共同住宅の給排水衛生設備設計において、ポンプ室の平面詳細図や 配管系統図の作成時にご活用ください。機器搬入ルートや基礎寸法を検討する際のベース図として最適です…

— 皆さんのCAD投稿 —

Sトラップ 25A ｜ adako さん

パッケージエアコンのリモコン ｜ koubou さん

Jw_cadで寸法の設定を変更する方法：文字・フォント・色・単位を解説

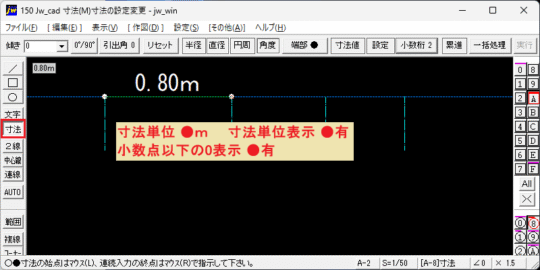

Jw_cadの寸法コマンドで設定を変更する手順を詳しく解説します。文字種類やフォント、寸法線・点の色、矢印のサイズ、単位の表示有無、小数点以下の0表示など、寸法設定ダイアログで調整できる主要な項目を網羅。製図全般で役立つ、見やすい寸法値を作図するためのカスタマイズ方法を紹介します…

「プラントハイパーBK」SPチーズ150A×75A・200A×75Aの仕様変更

積水化学工業は、屋外露出配管用ポリエチレン管「プラントハイパーBK」のSPチーズ（150A×75A、200A×75A）の仕様変更を発表しました。高さを約30から40％縮小しコンパクト化することで、他配管や支持金具との干渉を抑え、施工性を大幅に向上…

TOTO、住宅設備機器商品の希望小売価格を改定

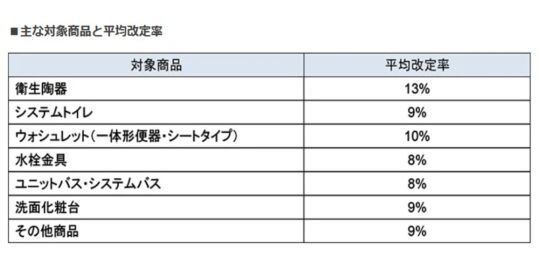

TOTO株式会社は、原材料価格の高騰や物流費の上昇に伴い、2026年12月1日受注分より住宅設備機器の希望小売価格を改定します。衛生陶器13％、ウォシュレット10％などの引き上げが予定されており、設計者や施工業者は今後の案件における積算価格の見直しや施主への事前説明など、適切な対応が求められます…
