ステンレス鋼管用ナイスジョイントの拡管ゴム（シール構造）の仕組みでお困りではありませんか？本記事では、拡管式継手の止水原理と、Jw_cadで配管図面を作成する際の実務的な注意点について分かりやすく解説します。

疑問（Q）

ステンレス鋼管の接合に使われるナイスジョイント（NJ）の「拡管ゴム」はどのような仕組みで止水しているのでしょうか？また、Jw_cadで設備図面を作成する際に気をつけるべき施工上の注意点があれば教えてください。

回答（A）

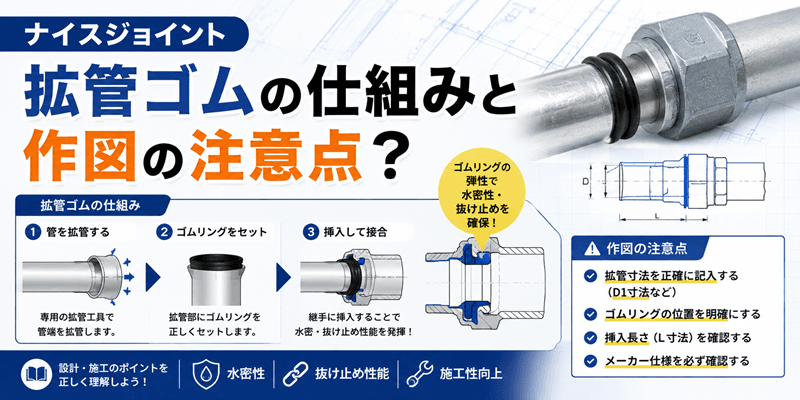

ナイスジョイントの拡管ゴムの仕組みは「専用工具でパイプ先端を拡管（つば出し）して機械的に抜けを防止し、その拡管部でゴムリングを物理的に圧縮・密閉して止水する」という合理的な構造になっています。

止水性能と施工性を両立させる仕組みと、図面作成上のポイントは以下の通りです。

拡管ゴム（シール構造）の3つのポイント

• 圧縮による確実なシール
  拡管したパイプの「つば」と継手本体の座面でゴムリング（シール材）を挟み込み、袋ナットで締め付けることでゴムの反発弾性を生かした気密・水密性を確保します。
• 機械的固定による抜け防止
  パイプ先端を拡管しているため、管内圧がかかっても袋ナットの内側に引っかかり、パイプが抜けない物理構造になっています。
• ゴムを保護する密閉構造
  拡管部と継手本体の密閉空間内にゴムリングを保持するため、高圧がかかってもゴムが押し出されず、長期間安定した性能を維持します。

Jw_cadでの作図・実務上のポイント

• 拡管工具の施工スペース（クリアランス）を確保
  パイプ先端を拡管するためには専用工具（拡管機）を差し込む作業スペースが必要です。継手直近に他配管や壁、スラブが迫っていると工具が入らず施工不能になるため、Jw_cadで作図する際はカタログ記載の「工具クリアランス」を考慮して配置してください。
• 流体温度・材質の確認
  給湯ラインなどに使用する場合、ゴム材（EPDM等）の耐熱温度制限に留意し、使用条件に適しているか技術資料を確認して図面に反映します。

まとめ・注意点

ナイスジョイントは非常に信頼性の高いメカニカル継手ですが、実際の現場においては特記仕様書に記載された適用配管・材質基準およびメーカーの標準施工要領書を必ず優先してください。

また、狭小スペースやPS（パイプスペース）内での施工においては、関係諸官庁やゼネコン・施工担当者と事前協議を行い、専用工具による拡管作業が可能かどうかを納まり図上で確認することが不可欠です。Jw_cadでの図面作成時には、配管の干渉チェックだけでなく作業工具の挿入スペースまで配慮した図面作成を心がけましょう。
