図形ファイルの選択方法

【Jw_cad Version7.11 以上が、C:ドライブにインストールされているものとして説明しています。】
[ Jw_cad スパイラルダクト ]フォルダは、jwwフォルダ内に配置されているものとして説明しています。

※ご自身の分かり易い場所に配置してもご使用になれます。クラウドストレージ（DropboxやGoogleドライブ）などでもご使用になれます。

1. 設計図書や機器類の仕様書などを参照し、位置を決めておきます。

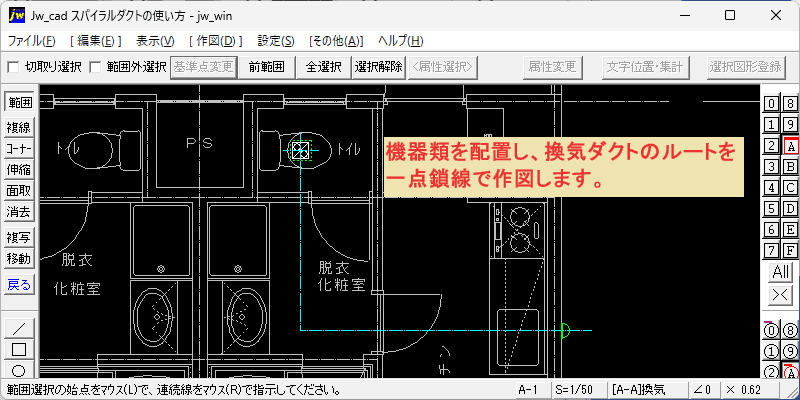

2. 換気ダクトのルート（中心線）を一点鎖線で作図します。

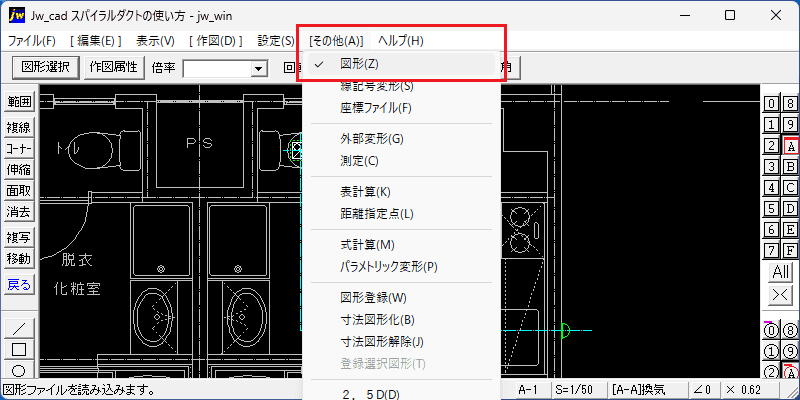

1. メニューバーの[その他(A)]→「図形(Z)」を選択し、図形コマンドを実行します。

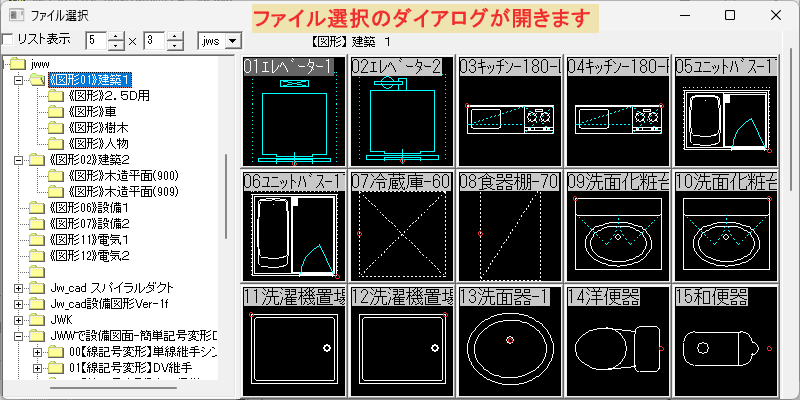

1. ファイル選択のダイアログが開きます。
2. [jww]フォルダが開いていない場合は、以下を参照してください。

1. 左側にフォルダの階層がツリー表示されています。
2. C:ドライブ→jwwフォルダを探します。
3. jwwフォルダが開いていない場合は、アイコン左の [＋]マークをクリックして下層フォルダを開きます。

1. jwwフォルダの下層フォルダが開いたら、「Jw_cad スパイラルダクト」フォルダを探します。
2. 「Jw_cad スパイラルダクト」フォルダの [＋]マークをクリックして、下層フォルダを開きます。

1. 「Jw_cad スパイラルダクト」の下層フォルダが開いたら、選択したい継手のフォルダを探します。
2. 例として、[ 02-スパイラル-エルボ ]を開いてみます。
3. 左側に[＋]マークの無いフォルダは、下層フォルダが無くファイルが収納されていますので、クリックすると継手データが表示されます。

1. 選択したい継手をダブルクリックで選択します。
2. ファイル選択画面が閉じて、作図画面に切り替わります。

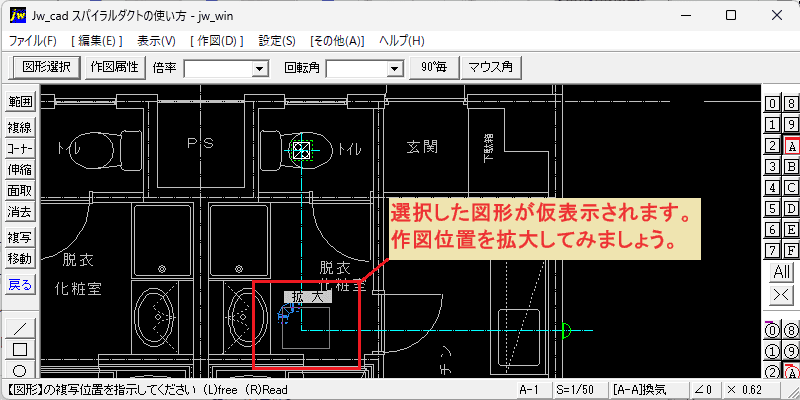

1. 選択した図形が仮表示されます。
2. 作図位置を拡大してみましょう。

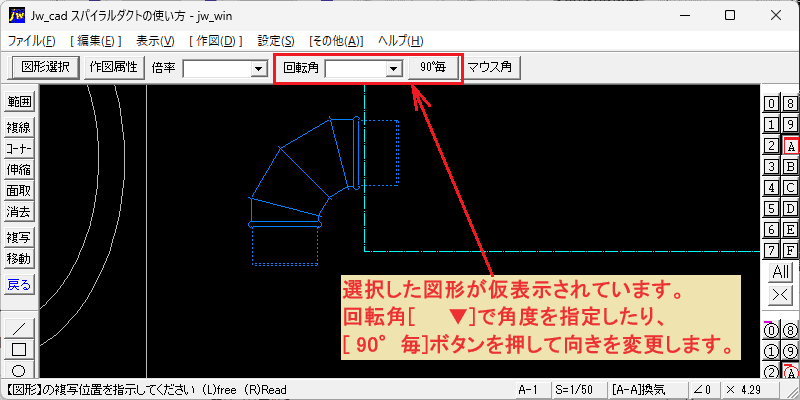

1. 選択した図形が仮表示されています。
2. 回転角[　　▼]で角度を指定したり、[ 90°毎 ]ボタンを押して継手の向きを変更します。

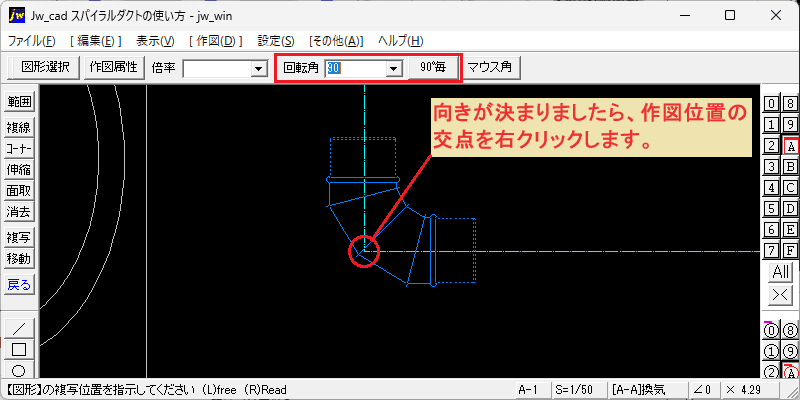

1. 継手の向きが決まりましたら、作図位置の交点を右クリックします。

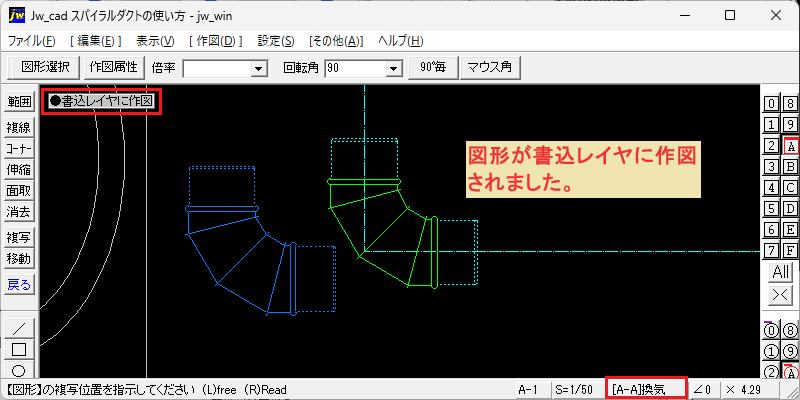

スパイラル-エルボ-100Aが、書込レイヤに作図されました。

次にスパイラルダクト100Aを作図します。

1. 次に換気ダクトの作図をします。
2. お好みの[線色]・[線種]を選択します。

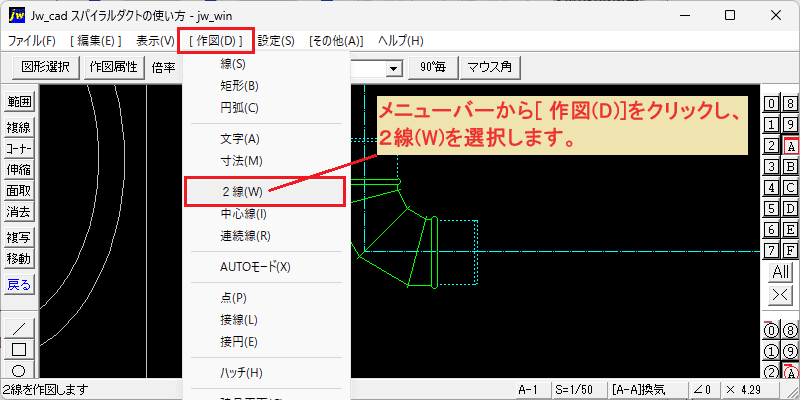

1. メニューバーから[ 作図(D) ]をクリックし、[ ２線(W) ]を選択します。

1. ２線の間隔に[ 50 ]（スパイラルダクト100Aの半径）を入力します。
2. 基準線となる一点鎖線（中心線）を左クリックします。
3. 始点となる交点を右クリックすると、２線(W線)が仮表示されます。

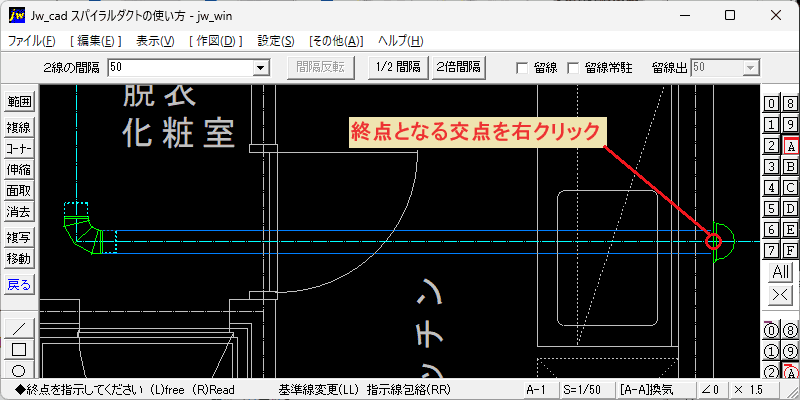

1. 終点となる交点を右クリックします。

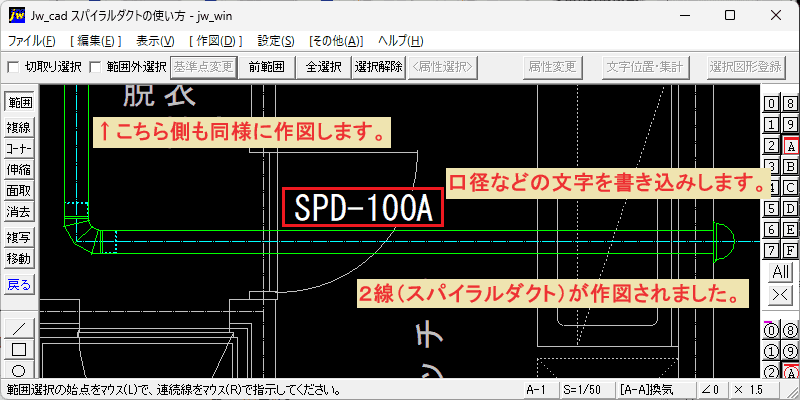

1. ２線（スパイラルダクト100A）が作図されました。
2. もう一方の中心線（一点鎖線）をダブルクリックすると、基準線がそちらに変更されます。先ほどと同様の手順で、２線を作図します。
3. 管種や口径を[ 文字(A) ]コマンドで書き込みします。

以上が、「Jw_cad スパイラルダクト」での作図例となります。
