ファイルの閲覧・編集・複写方法

【重要】作業を始める前にバックアップを取って下さい。

【Jw_cad Version7.11 以上が、C:ドライブにインストールされているものとして説明しています。】
[ Jw_cad 機械設備工事_施工図集 ]フォルダは、デスクトップに配置されているものとして説明しています。
※本ファイルのバージョン（末尾→ver*.**）は、予告なく変更される場合があります。

※ご自身の分かり易い場所に保存・配置してもご使用になれます。

1. 元データファイルが、上書き保存されないようにファイル名を変更します。

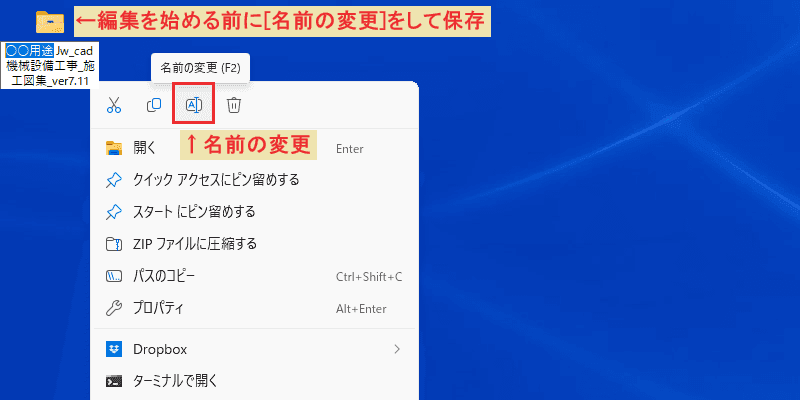

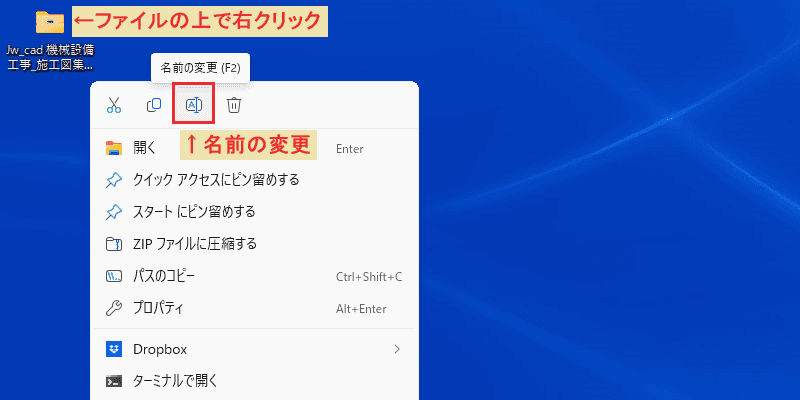

2. ファイルの上で右クリックし、コンテキストメニューから[名前の変更]をクリックします。

1. ○○用途など任意の名前に変更し、[Enter]キーを押します。

機械設備工事_施工図集：データの使用例

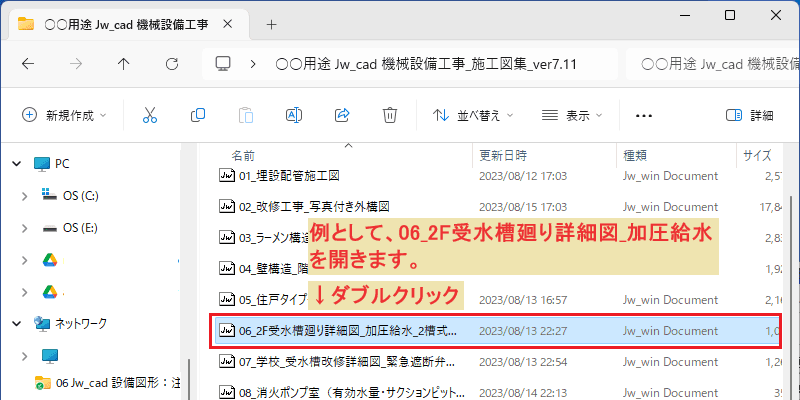

1. 例として、[ 06_2F受水槽廻り詳細図_加圧給水 ]を開きます。
2. [デスクトップ]上の[ ○○用途 Jw_cad 機械設備工事_施工図集 ]をダブルクリックします。
3. エクスプローラーから[ 06_2F受水槽廻り詳細図_加圧給水 ]をダブルクリックします。

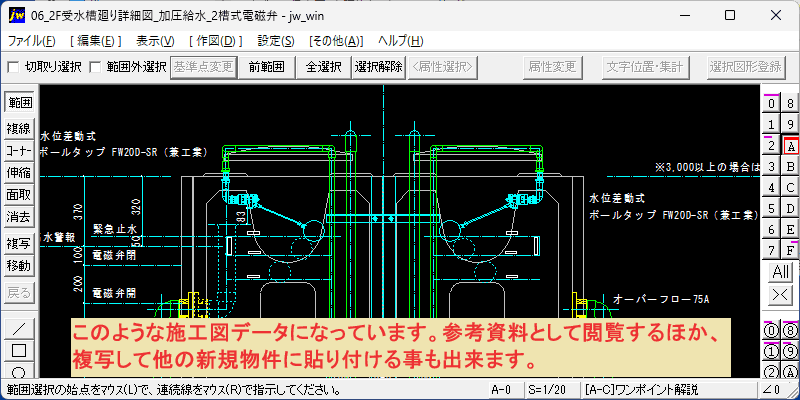

1. 上の画像のような施工図データ(.jww)になっています。参考資料として閲覧するほか、複写して他の新規物件に貼り付ける事も出来ます。

機械設備工事_施工図集：データの複写

【複写先】となる新規物件の図面と、複写元となる機械設備工事_施工図集内の図面をJw_cadで開き、２画面で作業を行います。（他図形複写機能）

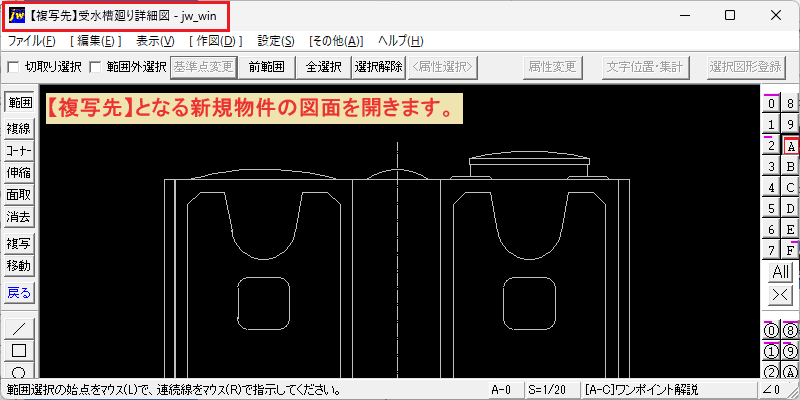

1. 【複写先】となる新規物件の図面を用意して開きます。

1. 複写元の図面に戻ります。

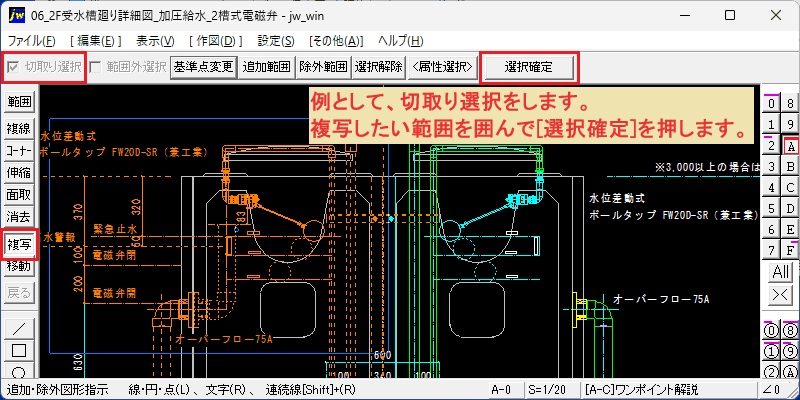

2. 例として、切取り選択をします。
3. [複写]コマンドを実行し、上部ツールバーの[ □ 切取り選択 ]のチェックボックスに✓チェックを入れます。
4. 複写したい範囲をマウス操作で囲んで[選択確定]ボタンを押します。

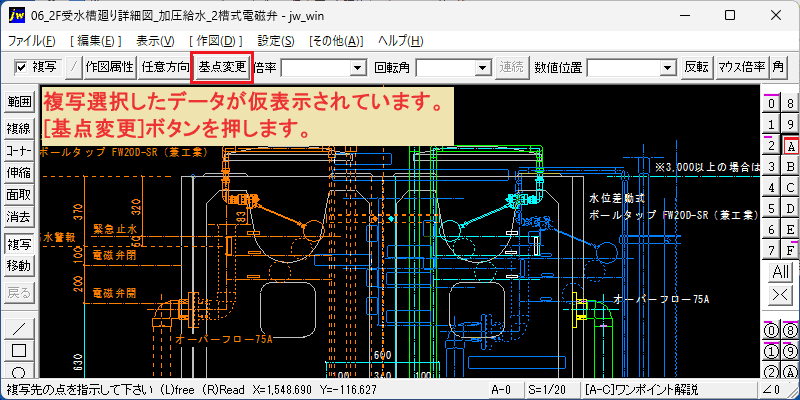

1. 選択したデータが仮表示されます。
2. [基点変更]ボタンを押します。

1. 画面を拡大します。

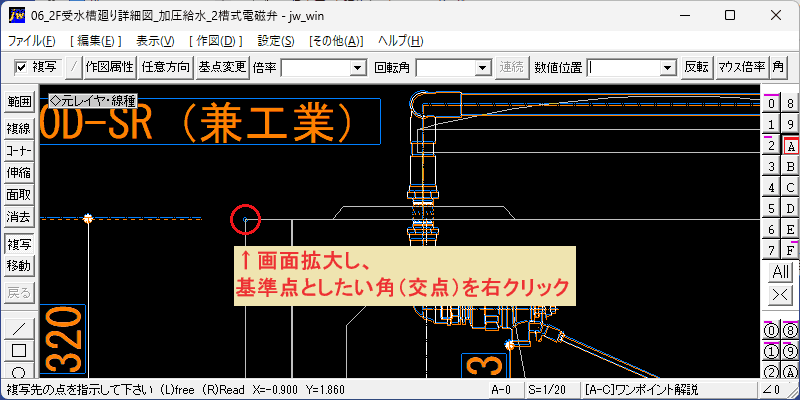

2. 基準点としたい角（交点）を右クリックして基準点を変更します。

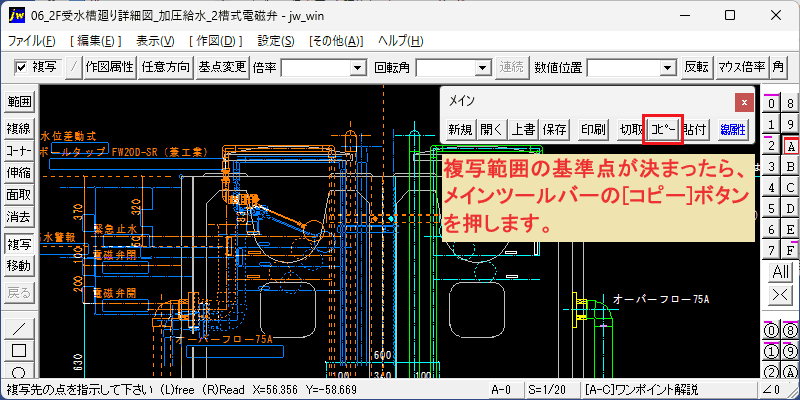

1. 複写範囲の基準点が決まったら、メインツールバーの[コピー]ボタンを押します。

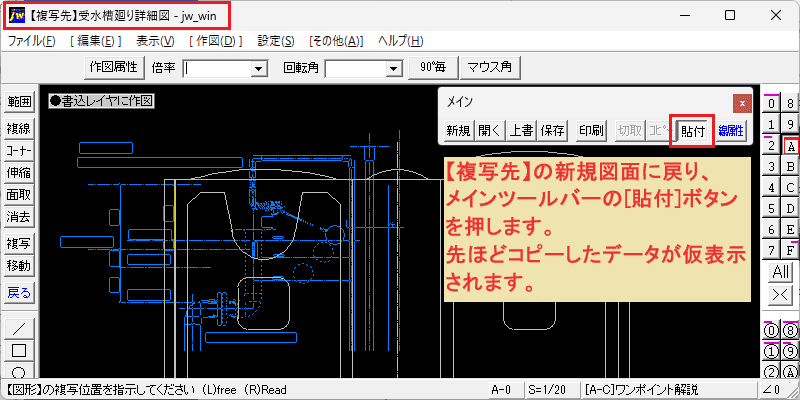

1. 【複写先】の図面に戻り、メインツールバーの[貼付]ボタンを押します。
2. 先ほどコピーしたデータが仮表示されます。

1. 画面を拡大します。

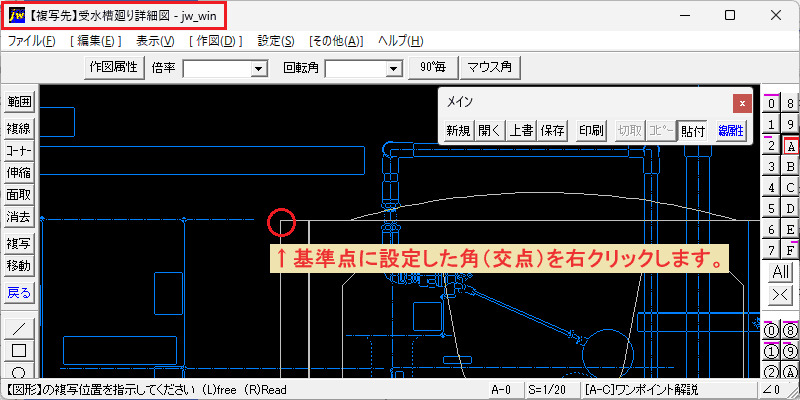

2. 基準点に設定していた角（交点）を右クリックします。

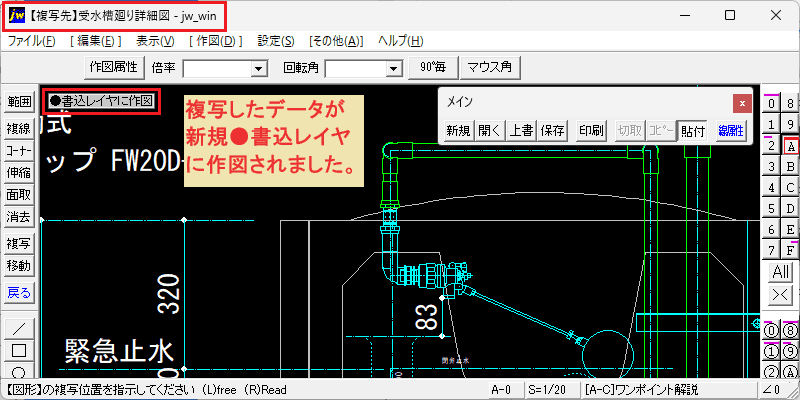

1. 複写したデータが●書込レイヤに作図されました。

複写元のレイヤ分けを維持する場合

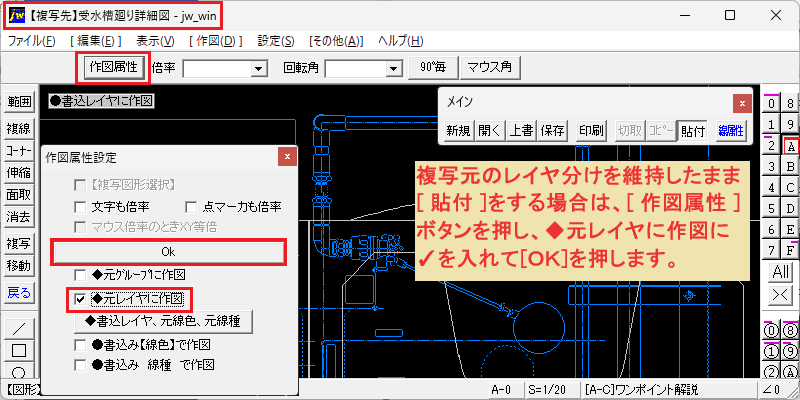

1. 複写元のレイヤ分けを維持したまま[貼付]をする場合は、上部ツールバーの[作図属性]ボタンを押します。
2. [作図属性設定]ダイアログが開きます。
3. □ ◆元レイヤに作図のチェックボックスに✓チェックを入れ[ＯＫ]ボタンを押します。

1. 基準点としていた角（交点）を右クリックして[貼付]をします。
2. 複写元のレイヤ分けを維持したまま、◆元レイヤに作図されました。

1. レイヤバーの押されているボタン（凹んでいるボタン）を右クリックします。
2. レイヤ一覧のダイアログが開きます。
3. レイヤの内容を確認すると、(0)排水・(1)給水・(5)設備文字・(6)支持など、元のレイヤ分けを維持したまま[貼付]が出来ました。

他の作業で●書込レイヤに作図する場合は、先ほどの作図属性設定 □ ◆元レイヤに作図のチェックボックスの✓チェックを外すことが必要です。

以上が、[ Jw_cad 機械設備工事_施工図集 ]の使用例となります。個々の部分を部材・部品データとして使用したり、全体を複写してから不要部分を削除し組み替えるなど、さまざまな使用方法があるかと思います。「納まりが解らず・調べたり・探したり」などの無駄な時間を削減し、少しでも効率アップが図れますように工夫をしてご利用ください。
