クロックメニュー｜線コマンドで、既に作図されている線に垂直な線を作図します。

1. メニューバーから「作図」を選択し、続いて[線]コマンドを選択します。または、ツールバーの[ ／ ]（線コマンド）を選択します。

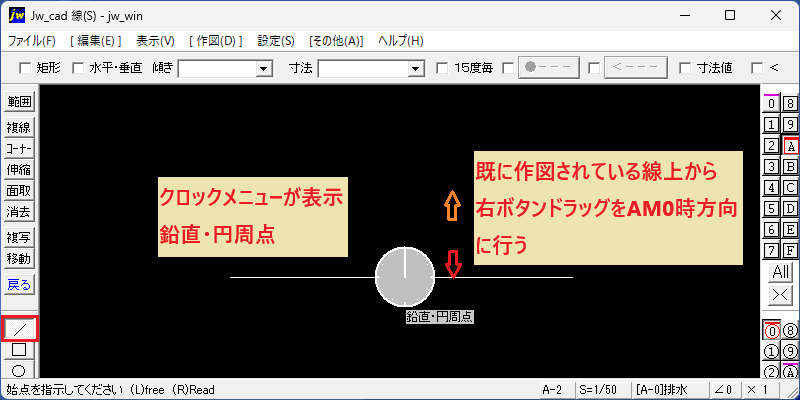

2. 既に作図されている水平線があります。その線上から右ボタンドラッグをAM0時方向に行います。
3. そうすると、クロックメニューが表示され、鉛直・円周点と表示されます。

右ボタンドラッグを放すと

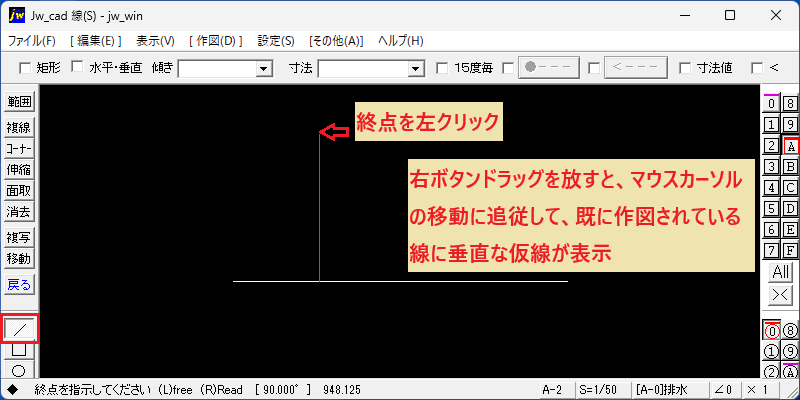

1. 右ボタンドラッグを放すと、マウスカーソルの移動に追従して、既に作図されている水平線に対して垂直な仮線が表示されます。
2. 続いて線の終点位置までマウスを移動させ、左クリックで指示します。

角度の数値リストが表示

1. このように、既に作図されている水平線に対して垂直な線を作図する事が出来ました。

円の場合は

1. 線コマンドを選択します。

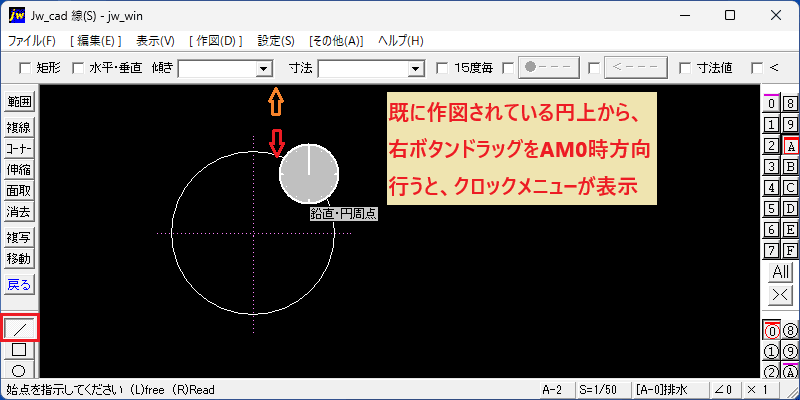

2. 既に作図されている円があります。その円上から右ボタンドラッグをAM0時方向に行います。
3. そうすると、クロックメニューが表示され、鉛直・円周点と表示されます。

円に対して垂直な仮線

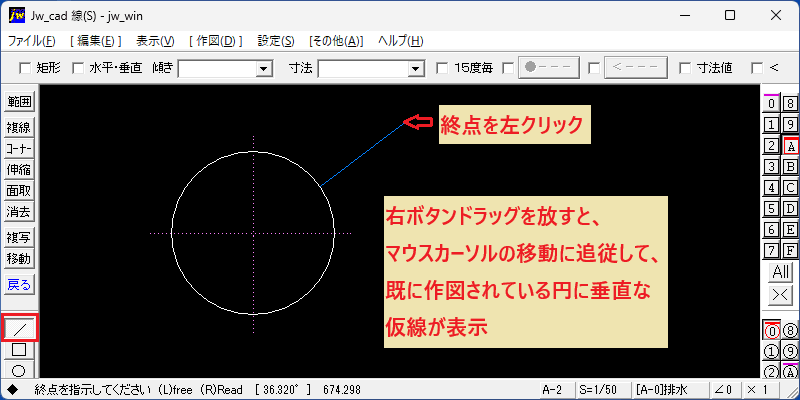

1. 右ボタンドラッグを放すと、マウスカーソルの移動に追従して、既に作図されている円に対して垂直な仮線が表示されます。
2. 続いて線の終点位置までマウスを移動させ、左クリックで指示します。

このように、円に垂直な線

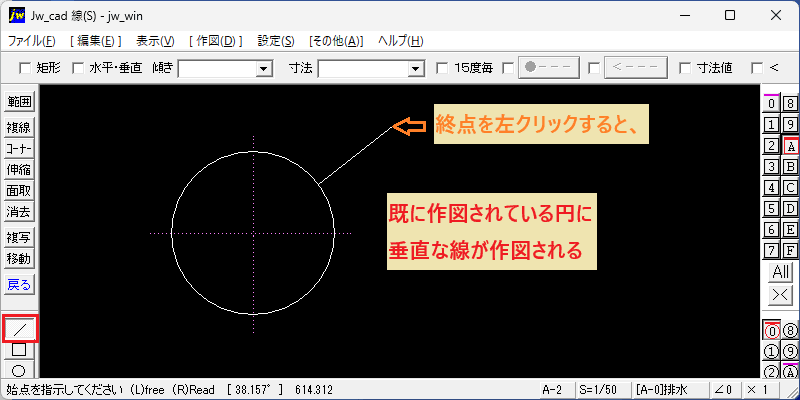

1. このように、既に作図されている円に対して垂直な線を作図する事が出来ました。

Jw_cad クロックメニュー｜線コマンドで、既に作図されている線に垂直な線を作図する方法は、以上のようになります。
