線コマンドで、コントロールバー[水平･垂直]にチェックを入れると、水平線と垂直線のみが作図できる。

1. メニューバーから「作図」を選択し、続いて[線]コマンドを選択します。または、ツールバーの[ ／ ]（線コマンド）を選択します。
2. コントロールバーの[水平･垂直]にチェックを入れると、水平線と垂直線のみが作図できます。

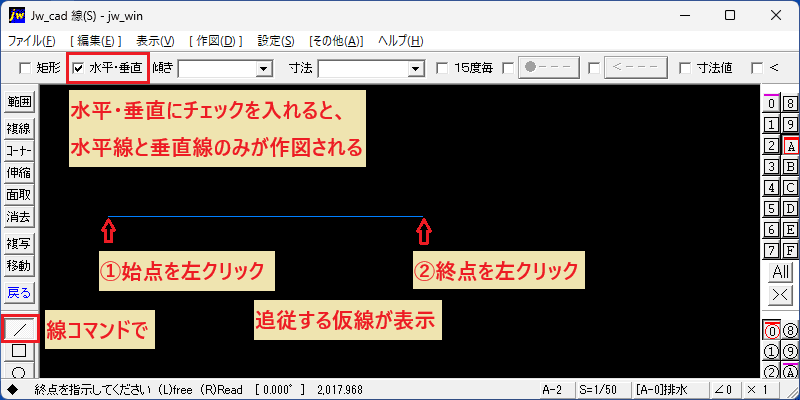

3. 次に線の始点を左クリックで指示します。マウスカーソルの移動に追従して水平（垂直）の仮線が表示されます。
4. 続いて、線の終点を左クリックで指示します。

コントロールバーの傾きに角度を入力すると

1. 水平線が一本引けました。
2. コントロールバーの[水平･垂直]にチェックは入れたままにします。
3. 次にコントロールバーの傾きに[15]角度を入力してみます。

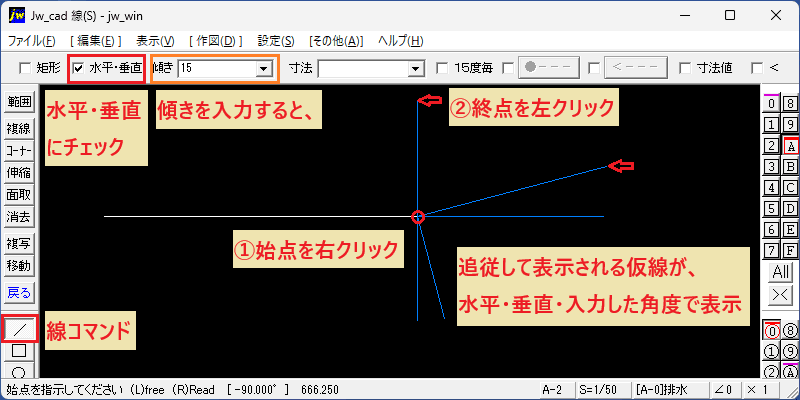

4. そして、線の始点（線の端点）を右クリックで指示します。マウスカーソルの移動に追従して水平・垂直・入力した角度の仮線が表示されます。
5. 続いて、線の終点を左クリックで指示します。

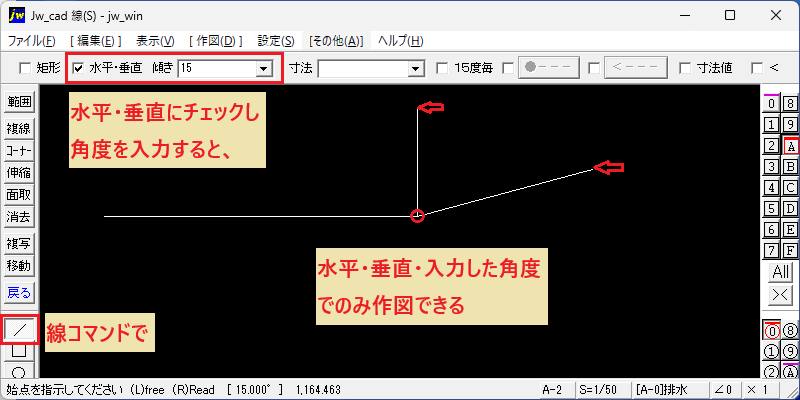

水平・垂直または、入力した角度の線

1. このように水平・垂直または、入力した角度でのみ線を作図する事が出来ます。

軸角が設定されている時は

1. 線コマンドで水平・垂直にチェックを入れます。

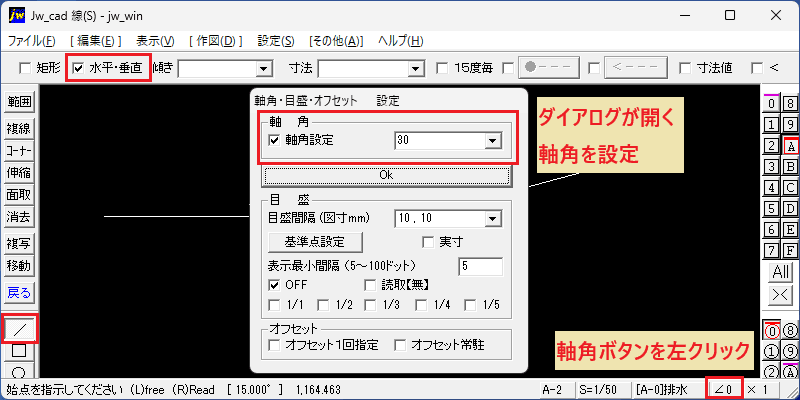

2. そして、軸角ボタンを左クリックすると、軸角・目盛・オフセット設定のダイアログが開きます。
3. 続いて、軸角設定 [30　▼]の角度を設定します。

軸角に対して水平・垂直になる

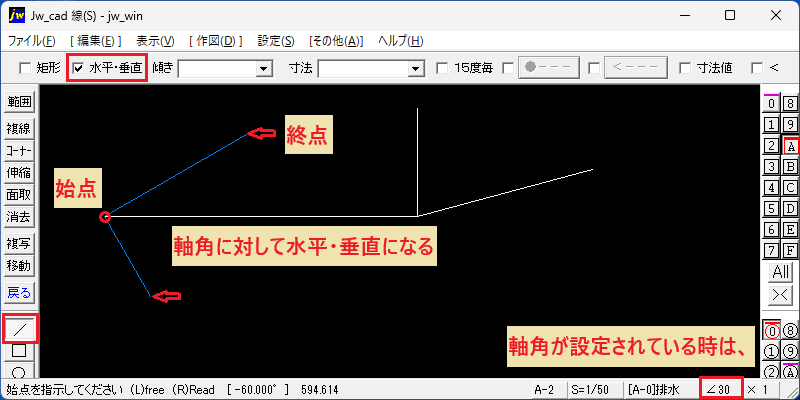

1. 次に線の始点（線の端点）を右クリックで指示します。マウスカーソルの移動に追従して軸角に対して水平・垂直の仮線が表示されます。

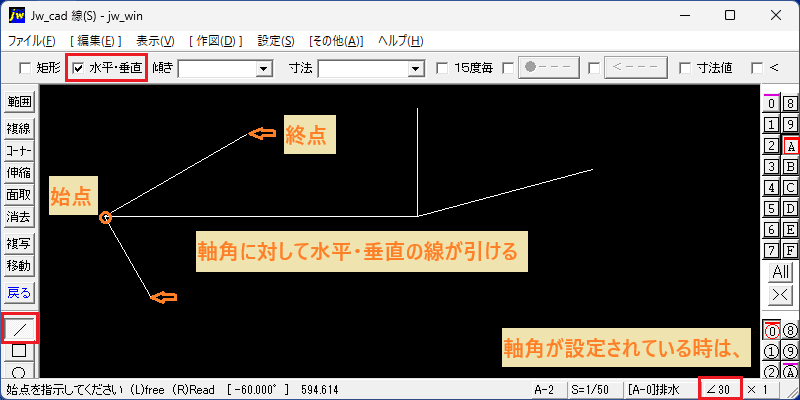

2. 続いて、線の終点を左クリックで指示します。

線が作図されました

1. このようにして軸角を設定し、軸角に対して水平・垂直になる線を作図する事が出来ました。

Jw_cad 水平線・垂直線｜線コマンドでコントロールバー[水平･垂直]にチェックを入れ、水平線と垂直線のみを作図する方法は、以上のようになります。
