設備図面で使用する 医療ガス配管の図示記号をJw_cad形式（JWW）でダウンロードできるよう公開しました。

設備設計・施工図作成で頻出する 圧縮空気・酸素・笑気・窒素・吸引・排気・治療用空気・シャットオフ弁 など、主要な医療ガス記号をまとめたデータです。

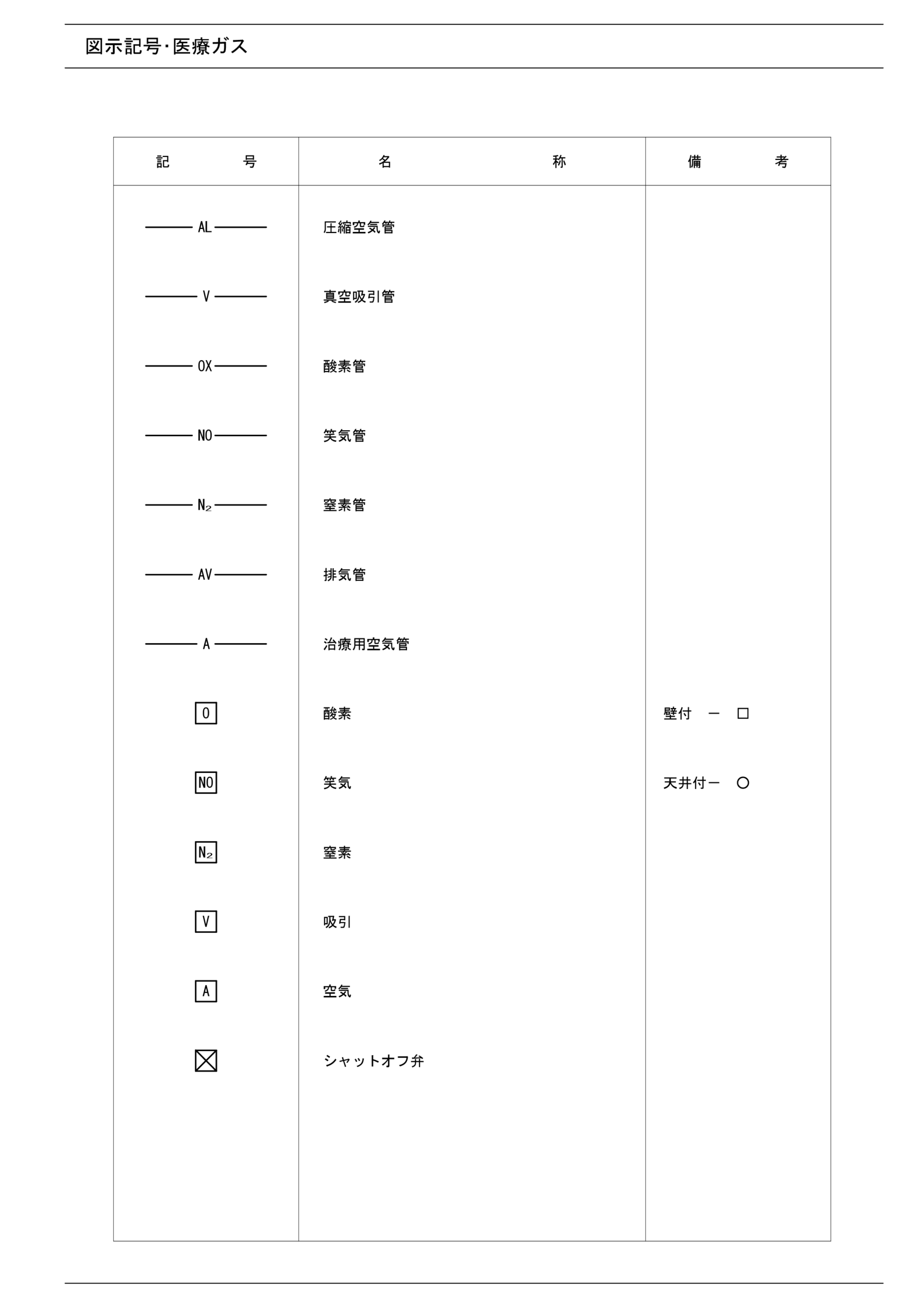

収録されている作図記号

以下の医療ガス配管記号を収録しています。

• 配管種別（ライン記号）
  • AL：圧縮空気管｜V：真空吸引管｜OX：酸素管｜NO：笑気管｜N2：窒素管｜AV：排気管｜A：治療用空気管
• 端末記号（器具記号）
  • O（酸素）：壁付（□）｜NO（笑気）：天井付（○）｜N2（窒素）｜V（吸引）｜A（空気）｜シャットオフ弁

医療ガス設備図で使用する主要記号を網羅しています。

データ形式・ダウンロード

■ サンプルデータ｜Jw_cad 8.25a｜jwwファイル　zip 3.27KB

利用シーン

医療施設の新築・改修設備設計｜医療ガス配管図・系統図の作成｜施工図・竣工図の記号統一｜設備設計者・施工管理者の図面作成効率化
