[寸法]コマンドを選択し、コントロールバーの[角度]を左クリックする。
求める2線間角度の1線目を左ダブルクリックで指示し、2線目を左回り方向で指示する。続けて、寸法線位置を指示（左クリックで任意点、右クリックで読取点）すると、2線間の角度寸法が作図される。

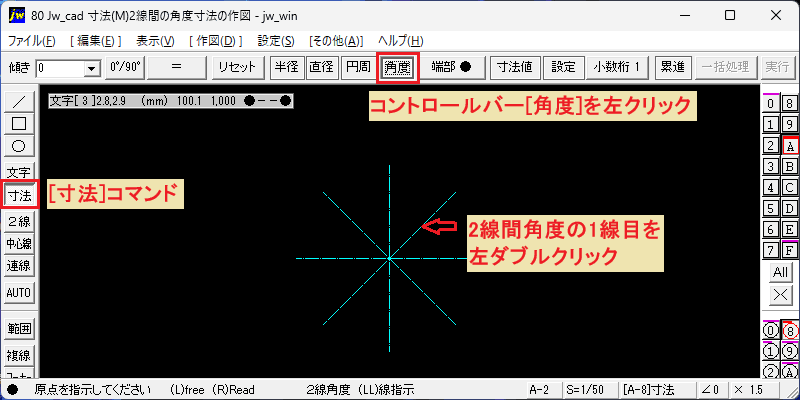

[寸法]コマンドから[角度]を選択する

1. 既に作図されている交差した線が、いくつかあります。
2. メニューバーから「作図」を選択し、続いて[ 寸法 ]コマンドを選択します。または、ツールバーの[ 寸法 ]を選択します。
3. コントロールバーの[角度]を左クリックします。
4. 求める2線間角度の1線目を左ダブルクリックで指示します。

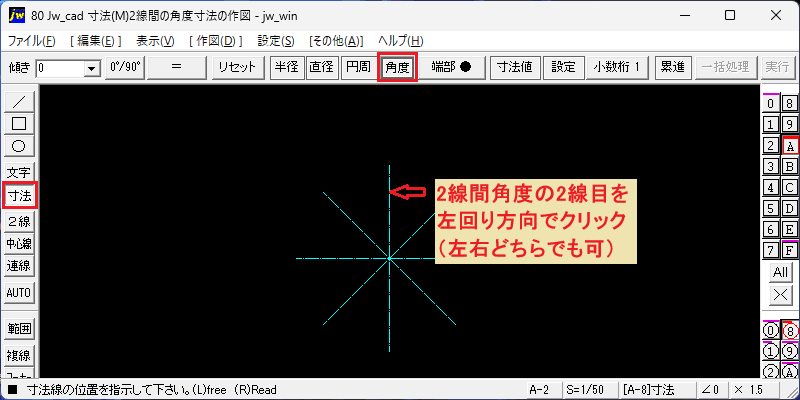

2線間角度の2線目を左回り方向で指示

1. 求める2線間角度の2線目を左回り方向で指示します。（左クリック・右クリック、どちらでも可）

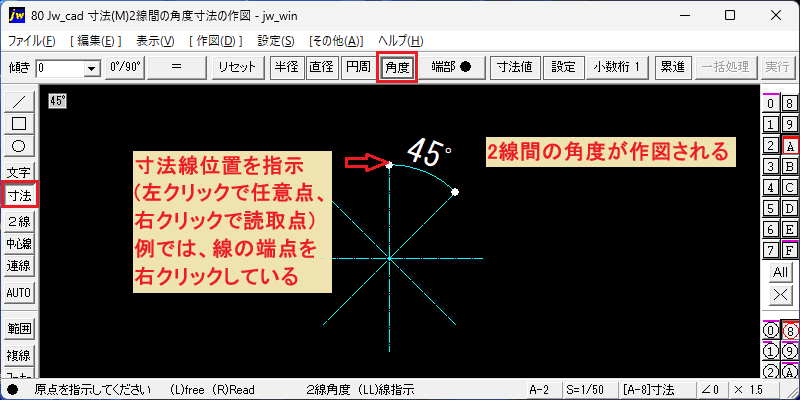

寸法線位置を指示

1. 寸法線位置を指示します（左クリックで任意点、右クリックで読取点）。例では、線の端点を右クリックしています。
2. 2線間の角度寸法が、45°と作図されました。
