Jw_cad→PDF印刷で配管が目立つようにする

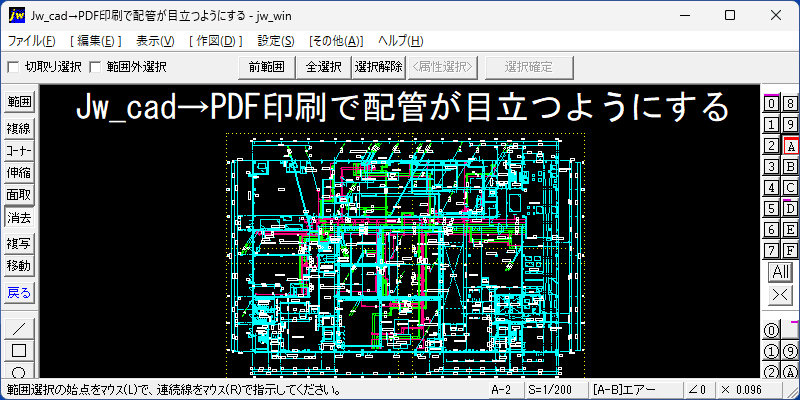

設備図面をPDF出力する時に建築図を薄く、配管を濃くする方法！

普段使っている線色は、そのままで「プリンター出力 要素」で指定します。

カラー印刷で建築図をグレーにし、設備図を黒に設定します。

印刷の設定

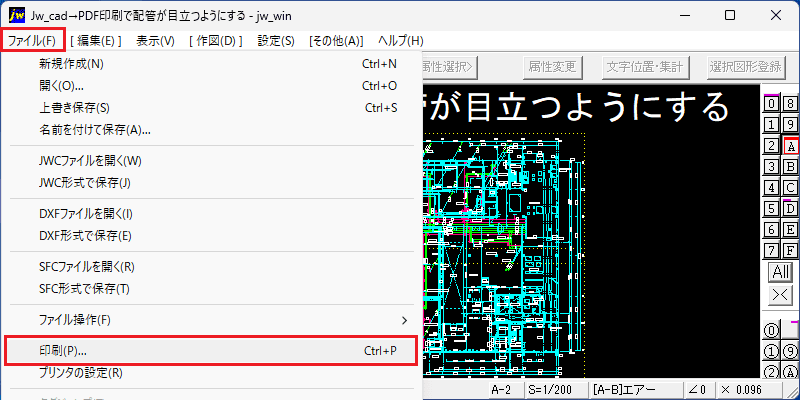

ファイル(F)→印刷(P)を選択します。→印刷の設定ダイアログが開きます。

プリンターの選択

1. プリンター名から、今回は「Microsoft Print PDF」を選択します。（大きな図面の場合は、フリーソフトのPrimoPDFがおすすめです。）
2. プロパティから、用紙のサイズや向きを設定し、[ＯＫ]を押します。

通常のカラー印刷

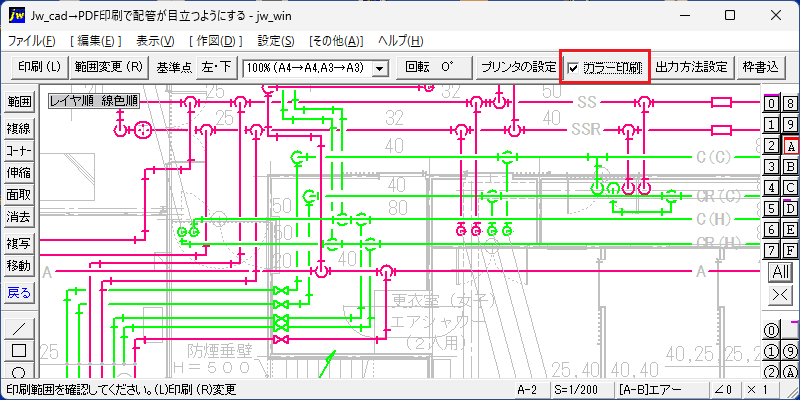

1. 個人の設定にもよりますが、通常のカラー印刷では上の画像ような出力になります。

通常のモノクロ印刷

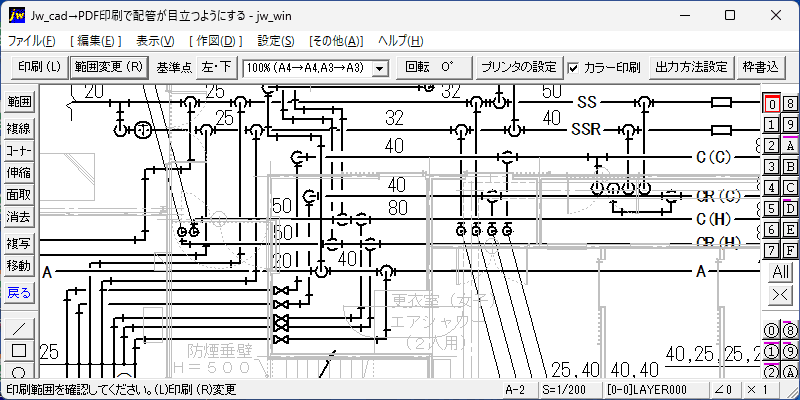

1. 個人の設定にもよりますが、通常のモノクロ印刷では上の画像のような出力になります。
2. 建築図と配管図が同じ色なので見にくい感じになります。

建築図のグループを編集可にし、設備図のグループを表示のみにする

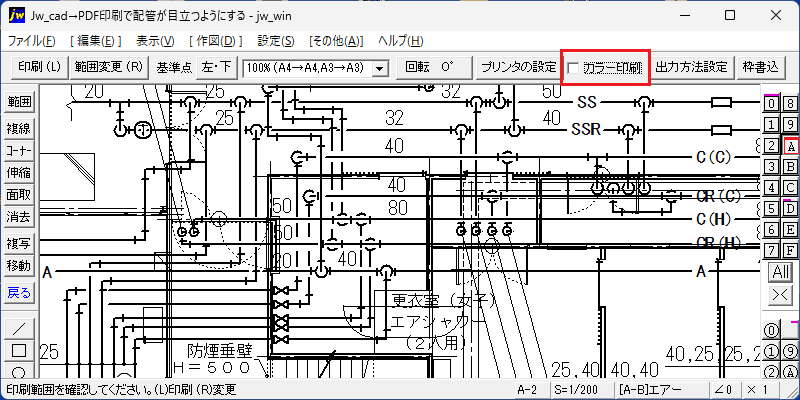

1. カラー印刷に✓チェックを入れます。

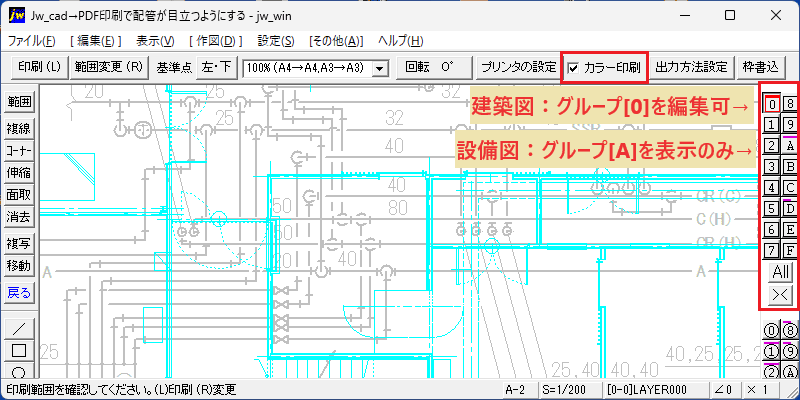

2. 建築図が描かれているグループ[0]を編集可にして、カラー表示させます。
3. 設備図が描かれているグループ[A]を表示のみにして、グレー表示させます。

基本設定でプリンター出力 要素を指定

1. メニューバーの[設定(S)]→[基本設定(S)]を選択します。
2. 基本設定のダイアログが開きますので、上部の[色・画面]タブを選択します。

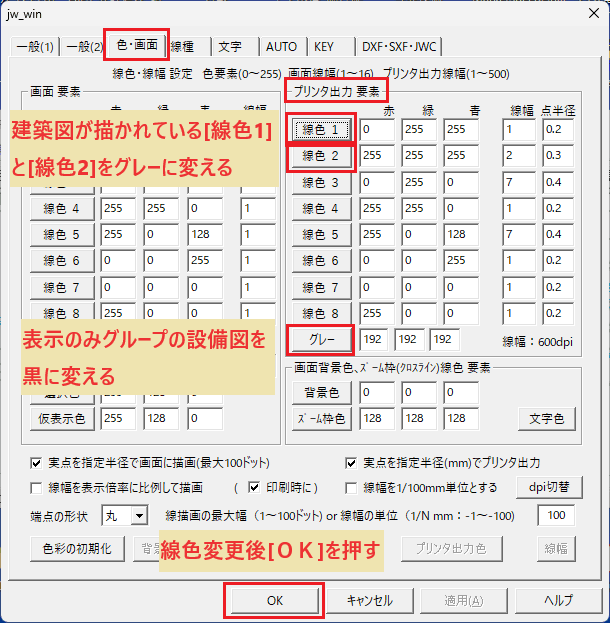

3. 建築図が描かれている[線色1]水色と[線色2]白をグレーに変えます。
4. 表示のみグループ（グレー表示）にしている設備図グループの線色を黒にします。
5. 以下で個々の設定を説明します。

[線色1]をグレーに変える

1. 基本設定ダイアログの[色・画面]タブにて、[線色1]ボタンを押します。
2. 色の設定ダイアログが開きます。

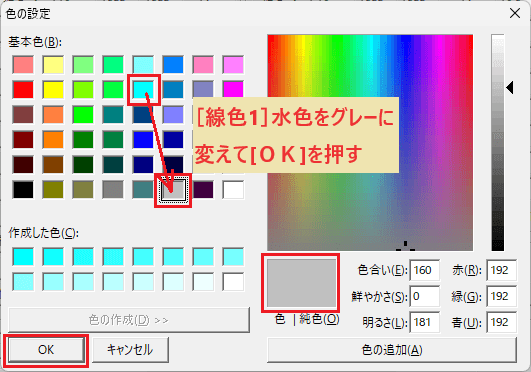

3. [線色1]を水色からグレーに変更します。グレーをクリックして選択します。
4. [ＯＫ]ボタンで確定します。

[線色2]をグレーに変える

1. 基本設定ダイアログの[色・画面]タブにて、[線色2]ボタンを押します。
2. 色の設定ダイアログが開きます。

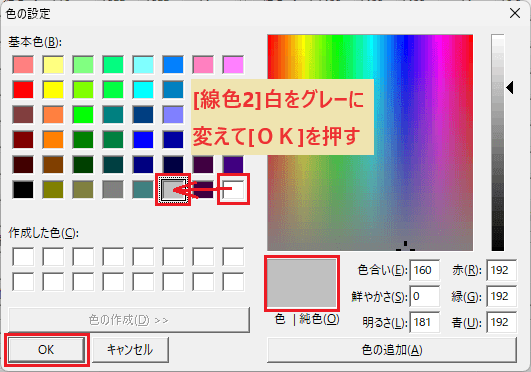

3. [線色2]を白からグレーに変更します。グレーをクリックして選択します。
4. [ＯＫ]ボタンで確定します。

表示のみグループの設備図を黒に

1. 基本設定ダイアログの[色・画面]タブにて、[グレー]のボタンを押します。
2. 色の設定ダイアログが開きます。

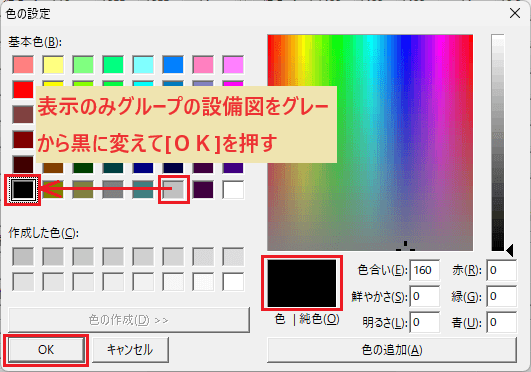

3. [グレー]をグレーから黒に変更します。黒をクリックして選択します。
4. [ＯＫ]ボタンで確定します。
5. 基本設定ダイアログの画面で[ＯＫ]ボタンを押して確定します。

設定が完了したカラー印刷

建築図が薄いグレーで、設備図・配管が濃い黒で印刷されるので、とても見やすくなりました。
