Jw_cad 円の作図｜作図(D)～円弧(C)
現在の書込みレイヤに現在の書込み線種で円・円弧。楕円・楕円弧を作図します。円の中心点にする位置を指示し、円周点を指示すると円が作図されます。

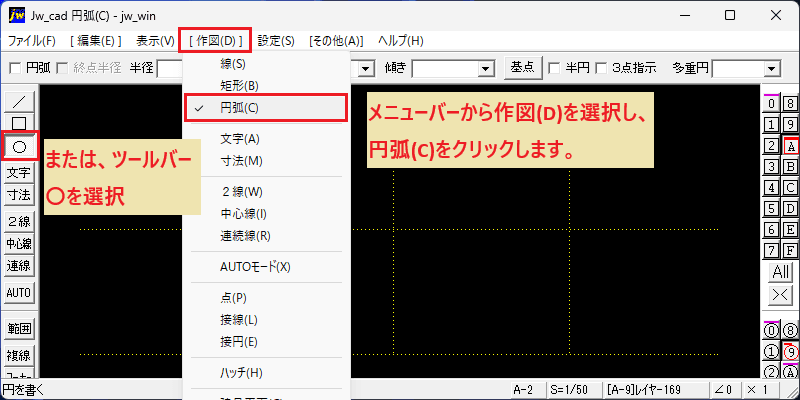

- メニューバーから「作図」を選択し、続いて[円弧]コマンドを選択します。
- または、ツールバーの[ 〇 ]（円弧コマンド）を選択します。

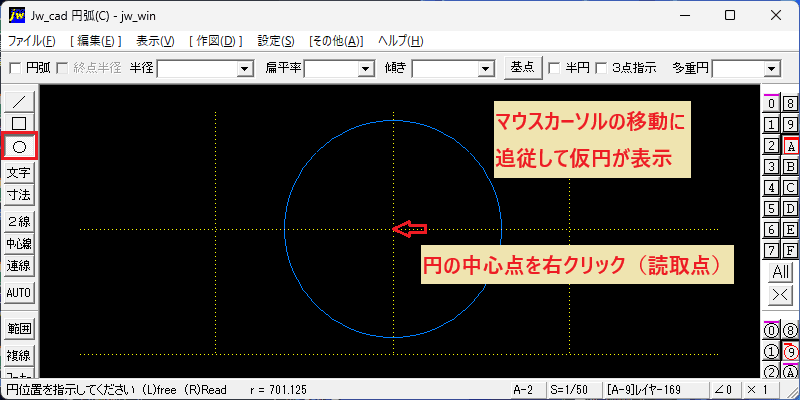

中心点を右クリック
- 次に、円の中心点にする位置を右クリック（読取点）で指示します。
- すると、マウスカーソルの移動に追従して仮円が表示されます。

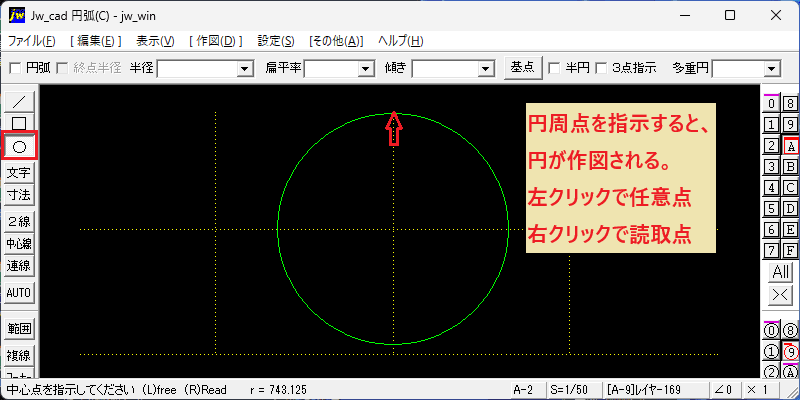

円周点を指示
- 次に、円の位置にする円周点を指示すると(左クリックで任意点、右クリックで読取点)、円が作図されます。
Jw_cad 円｜円の中心点にする位置を指示し、円周点を指示することで円を作図する方法は、以上のようになります。
例えば、この操作が必要な場面
- スリーブ・桝・配管・設備記号などで多用するコマンドです。
- 建築図では、通り芯・各種記号・符号、ドアの意匠図などの作図。
