A1図面枠（Jw_cad 埋込文字によるタイトル・日付・縮尺自動入力）

投稿済み2026-07-11

更新済み2026-07-11

Jw_cadの埋込文字機能を活用し、図面枠内の「図面名称」「作成年月日」「縮尺」を自動取得・表示できるようにしたA1サイズ（1/50）用の図面枠テンプレートです。
設備図面における標準的なレイヤ構成（グループA）もあらかじめ設定・登録されています。

概要・特徴

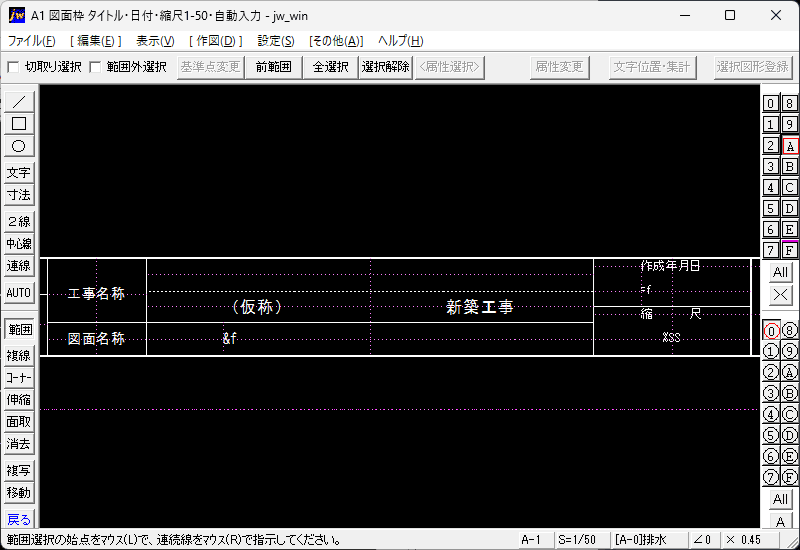

図面枠内の各項目には、Jw_cadの仕様に基づいた以下の埋込文字（自動インクリメント・連動コード）があらかじめ挿入されています。ファイル保存や縮尺変更に合わせて自動的に書き換わります。

項目	埋込文字	動作内容
図面名称	&f	拡張子（.jww）なしのファイル名を自動挿入
作成年月日	=f	ファイルの最終保存日時（更新日）を自動挿入
縮尺	%SS	その文字が配置されているレイヤグループの縮尺を自動挿入（例: 1/50）

注意点：縮尺の %SS は、その文字が配置されているレイヤグループの縮尺を表示します。

本テンプレートでは、グループAを「設備図」として定義し、以下の通り用途別に細かくレイヤ分けを行っています。

0	1	2	3	4	5	7	8	A	E	F
排水	給水	給湯	ガス	スリーブ	設備文字	注釈	空調	換気	電気	意匠

テンプレートのダウンロード
本記事に添付されているJWWデータのリンクボタンから図面枠ファイルをダウンロードします。

ファイル名の決定
図面名称はファイル名から自動取得（&f）されるため、「[工事名称]_[図面名]」などの規則に従ってファイル名を保存してください。

作図の開始
建築図などのデータをグループA以外に配置します。設備図はグループAが選択されていることを確認し、各設備用途に応じたレイヤ（給水、排水など）に切り替えて作図を行います。保存（上書き保存）を行うことで、日付情報（=f）が最新に更新されます。
