作図属性で図形の線色などを指定して作図する

作図属性で、●書込み【線色】で作図／●書込み【線種】で作図／にチェックを入れることで、線色や線種を指定して作図することが出来ます。（複写や移動などでも指定できます。）

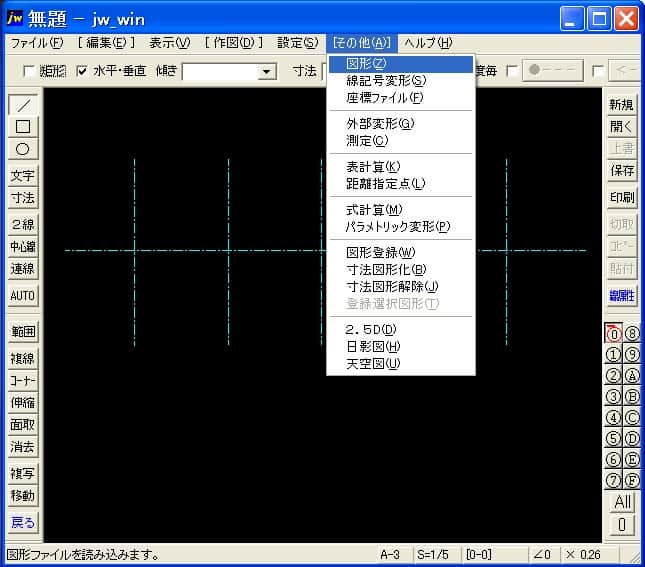

その他 → 図形（Z）で、図形を選択

登録図形に「線色」や「線種」などの属性を指定して作図する手順です。

あらかじめ中心線などを描画しておきます。

メニュー → その他 → 図形（Z）を選択します。（キーボードの Z ）

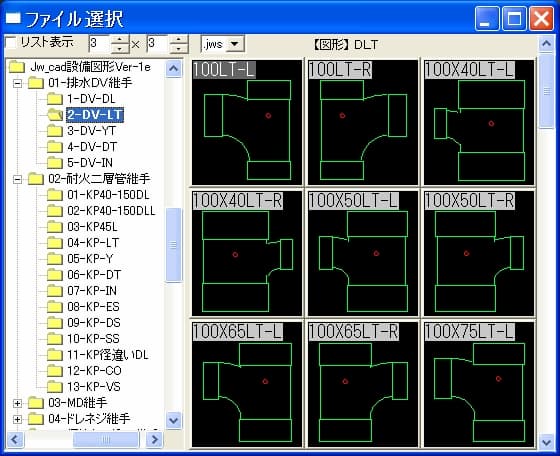

ダイアログから、図形を選択

図形フォルダを開き、図形を選択します。

排水DV継手から、LT-100 を選択しました。

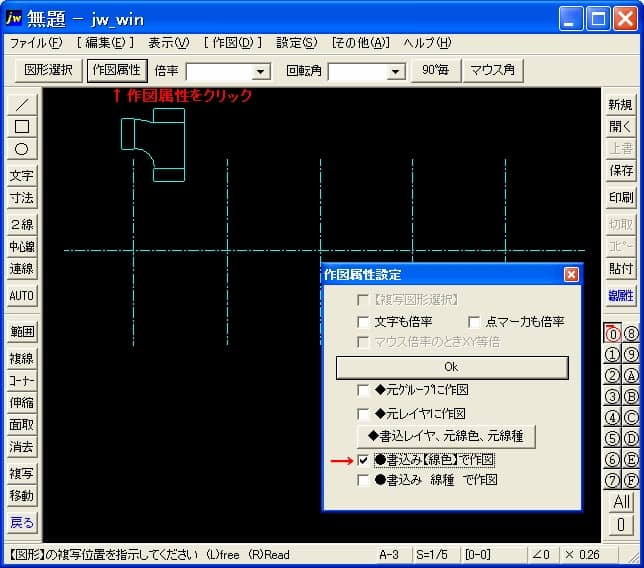

●書込み【線色】で作図、にチェックを入れる

コントロールバーの「作図属性」をクリックします。

作図属性設定の画面が開きます。

"●書込み【線色】で作図"にチェックを入れ、「ＯＫ」を押す。

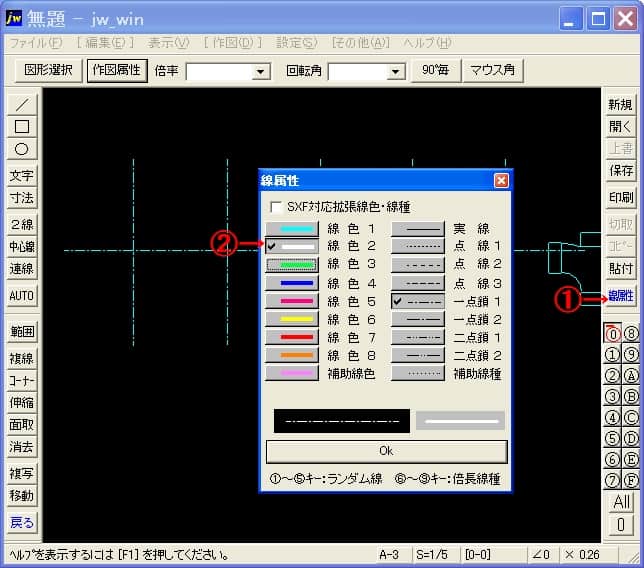

書込み【線色】を設定する

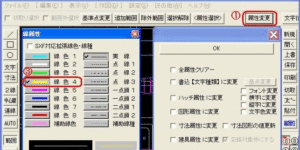

ツールバーの「線属性」をクリックします。

線属性の画面が開きます。

"線色２（白）"を選択し、「ＯＫ」を押す。

（ダブルクリックでも確定します。）

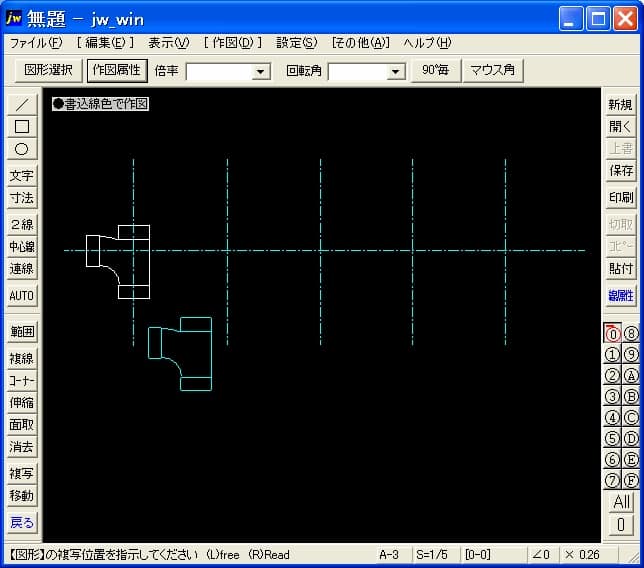

図形を作図する

図形を作図してみます。

作図したい位置にマウスポイントを合わせ右クリックします。

登録図形では「線色３（緑）」であった図形が、書込み線色２（白）で作図されます。

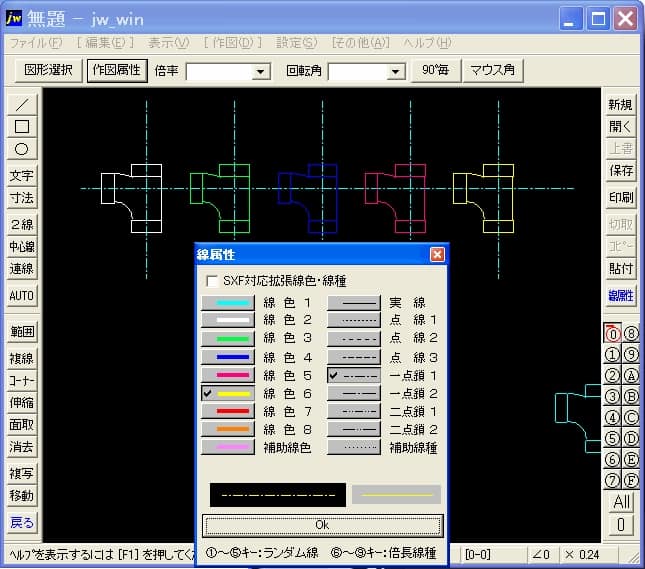

他の線色を設定してみます

同様にして、他の線色でも作図してみます。

線色４（青）／線色５（ピンク）／線色６（黄）／と好みの線色で作図することが出来ます。

※ただし、単色となる為、１つの図形に太線・細線の使い分けができません。

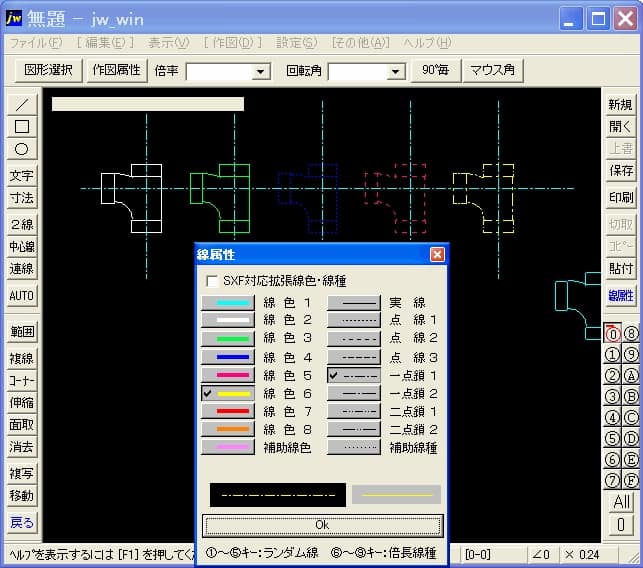

線種を設定することも出来ます

●書込み【線種】で作図／にチェックを入れることで、点線・一点鎖線などの線種を指定して作図することも出来ます。

線色４（青）＋点線１／線色５（ピンク）＋点線２／線色６（黄）＋一点鎖線１／で作図した例を示します。

※排水設備において、通気管を作図する場合など、線色を変えて点線で継手を配置し、そのままの線属性で「２線」コマンドに移行し、配管を書くとスムーズに作図できるかもしれません。
