Jw_cad 設備設計情報室/フレキ・伸縮管継手

球形ゴム製フレキシブル継手

球形ゴム製フレキシブル継手
球形ゴム製フレキシブル継手 / 32～300A / Tags 配管付属品
12.7KB JWW / 11ファイル

Jw_cadでそのまま読込めるJWSファイルです。サンプルのダウンロードには、無料のパスワードが必要です。...

ダウンロード　パスワードについて

ゴム製フレキシブル継手/ エルボ型 / Tags 配管付属品
9.58KB JWS / 11ファイル
ダウンロード

１山ゴム製フレキシブル継手/ 32A-175L～ / Tags 配管付属品
1.78KB JWS / 2ファイル
ダウンロード

SUS製フレキシブル継手

SUS製フレキシブル継手

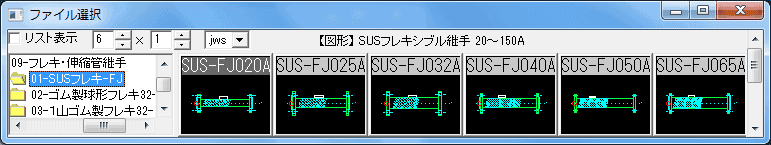

SUS製フレキシブル継手/ 20A×300L～ / Tags 配管付属品
5.49KB JWS / 2ファイル

Jw_cadでそのまま読込めるJWSファイルです。サンプルのダウンロードには、無料のパスワードが必要です。...

ダウンロード　パスワードについて

PTコネクタ

PTコネクタ

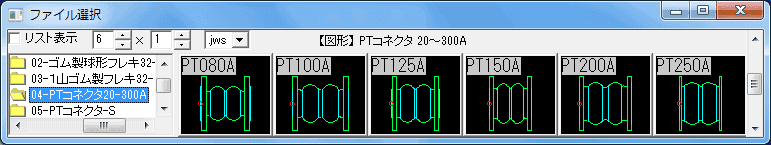

PTコネクタ/ 20A～ / Tags 配管付属品
2.77KB JWS / 3ファイル

Jw_cadでそのまま読込めるJWSファイルです。サンプルのダウンロードには、無料のパスワードが必要です。...

ダウンロード　パスワードについて

PTコネクタＳ/ ユニオン式 / Tags 配管付属品
2.09KB JWS / 2ファイル
ダウンロード

ベローズ形伸縮管継手

ベローズ形伸縮管継手

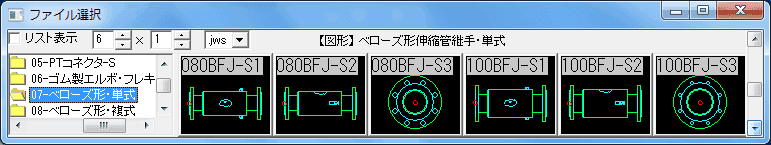

ベローズ形伸縮管継手/ 単式 / Tags 配管付属品
20.6KB JWS / 9ファイル

Jw_cadでそのまま読込めるJWSファイルです。サンプルのダウンロードには、無料のパスワードが必要です。...

ダウンロード　パスワードについて

ベローズ形伸縮管継手/ 複式 / Tags 配管付属品
11.2KB JWS / 9ファイル
ダウンロード

フレキ・伸縮管継手 CADデータ製品版

フレキ・伸縮管継手 CADデータ製品版

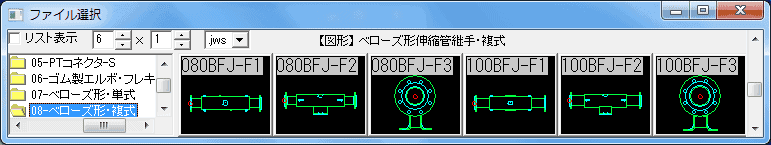

フレキ・伸縮管継手 / CAD製品版 / Tags 配管付属品
989.0KB JWS / 143ファイル

1山ゴム製フレキ：正面のみ／32～300A（11ファイル）,PTコネクタ：正面のみ／20～300A（13ファイル）,PTコネクタS：正面のみ／15～50A（6ファイル）,SUSフレキ：正面のみ／20～150A（10ファイル）,ゴム製エルボフレキ：正面のみ／32～300A（11ファイル）,ゴム製球形フレキ：正面のみ／32～300A（11ファイル）,ベローズ形伸縮管継手・単式：正面・側面・上面／20～250A（36ファイル）,ベローズ形伸縮管継手・複式：正面・側面・上面／20～250A（36ファイル)
