Jw_cadの範囲選択(S)から、選択図形の基準点を変更するための操作です。 選択範囲の終点を指示すると、選択図形の中心付近に基準点が自動的に設定されます。基準点を正確な位置に設定する時は基準点の変更を行います。 [基準点変更]ボタンを押すと、基準点が変更できるようになります。 今回は、左上のX軸－Y軸：壁芯の交点を基準点にしてみます。
＞ 詳細を見る
Jw_cad設備図形・スパイラルダクト・線記号変形 CD版 3枚セット
Jw_cad 設備図形Ver-1・JWWで設備図面-簡単線記号変形 CD版 2枚セット

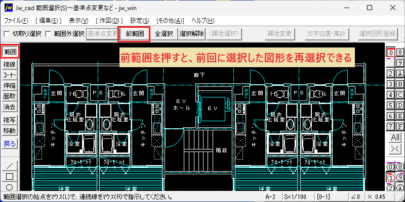

メニューバーから、編集(E)→範囲選択(S)をクリックします。又は、ツールバーの[範囲]をクリックします。コントロールバーの[前範囲]ボタンを押します。前回に選択していた図形が記憶されており、再選択されます。

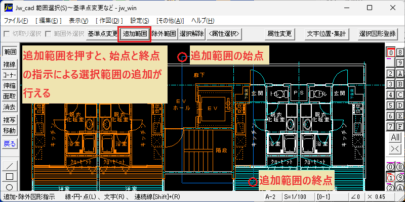

[範囲選択]コマンドで選択範囲の始点と終点が指示され図形が選択された状態になると、コントロールバーの[前範囲]ボタンが[追加範囲]ボタンに切替わります。この状態では、始点と終点の指示による選択範囲の追加が行えます。
