レイヤは、CADを使う際に必要不可欠な機能です。レイヤとは、何層にも重なった透明なフィルムをイメージした方がわかりやすいでしょう。完成した図面は、1枚にしか表示されないように見えますが、実際は、補助線のレイヤ、図面のレイヤ、寸法のレイヤなど、様々な層に分けて作られていることがほとんどです。レイヤを利用することで、図面の編集が効率的になります。
＞ 詳細を見る
Jw_cad設備図形・スパイラルダクト・線記号変形 CD版 3枚セット
Jw_cad 設備図形Ver-1・JWWで設備図面-簡単線記号変形 CD版 2枚セット
寸法設定(M)は、Jw_cadのメニューバーから「設定 (S)」→「寸法設定 (M)」を選択することでアクセスできます。この設定を通じて、寸法線の線色や寸法値の文字種・フォント、図に対しての引出線・寸法線の位置など、寸法に関する詳細な設定を行うことができます。

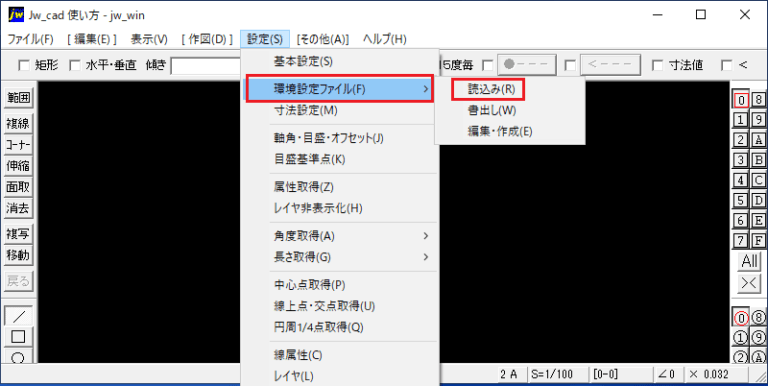

環境設定ファイルは、Jw_cadの各種設定内容が記録されているファイルです。このファイルを利用することで、現在の設定を保存し、設定が何らかの理由で変更された場合でも、このファイルを読み込むことで設定を元に戻すことができます。

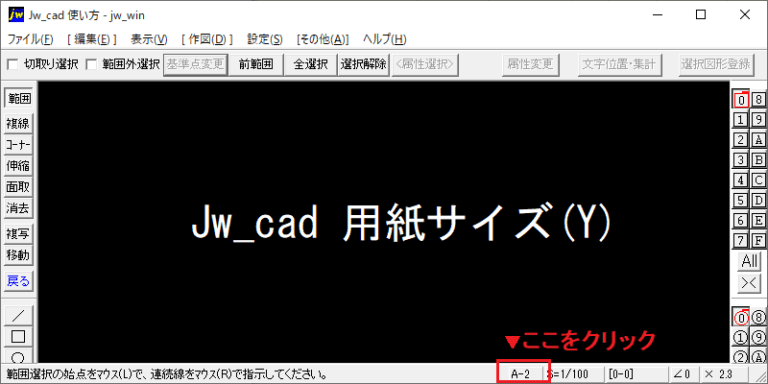

用紙サイズ設定の基本的な方法を説明します。 用紙サイズの選択：まず、画面右下の「A-1」「A-2」などで用紙サイズが表記されているボタンをクリックします。設定できる用紙サイズが表示され、変更することができます。
＞ YouTube動画をご覧ください
スリーブ工事・インサート工事・吊りボルト・配管工事・配管及び継手・配管要領・ダクト設備・送風機廻りダクト接続・ダクトの壁貫通・ダクトの支持方法・送風機の支持方法・キャンバス継手・フードの製作・冷媒配管・機器の耐震設置・区画貫通・クリーンルームなど。 ＞ 詳細を見る
・Jw cad 機械設備施工要領書 共通工事編 配管の勾配・吊り及び支持
・Jw cad 機械設備施工要領書 共通工事編 配管工事～配管の配置
・Jw cad 機械設備施工要領書 共通工事編 スリーブ工事～吊りボルト
・Windows11で、Jw_cadは動くのか。試してみました。
・Jw_cad Q＆A 線記号変形の小口径マス 45Y100-150の使い方
・JWWで設備図面・簡単記号変形 データ1 YouTube
・Jw cad 設備図形 Ver-1・設備図面を効率的にサポート YouTube
・Jw cad スパイラルダクト 空調換気設備・ダクト図を作図
