  Jw_cad設備図形Ver-1は、各種配管用継手、弁類、フレキ継手などの登録図形（JWSファイル）を収録しています。



• ステンレスダクト製作仕様(矩形ステンレスダクト)

  １．ダクト製作仕様(矩形ステンレスダクト)　 表１　ダクト製作仕様　(単位：ｍｍ)　
  ■低速ダクト(≦15ｍ/s)　 ダクトの板厚0.5・長辺≦750・フランジ（等辺山形綱）25×25×3t・最大間隔4,000・リベット径(ピッチ)4.5φ(65以下)・ボルト（径8.0φ、ピッチ100以下）　 ダクトの板厚0.6・長辺751＜,≦1,500・フランジ（等辺山形綱）30×30×3t・最大間隔4,000・リベット径(ピッチ)4.5φ(65以下)・ボルト（径8.0φ、ピッチ100以下）


• ステンレスダクト製作仕様（ステンレス製スパイラルダクト）

  １．ダクト製作仕様(ステンレス製スパイラルダクト)　
  表１　ダクト製作仕様　(単位：ｍｍ)　
  原板の標準厚さ0.5：呼称寸法(Dφ)≦600・原板の標準厚さ0.6：呼称寸法(Dφ)600＜,≦800・最原板の標準厚さ0.8：呼称寸法(Dφ)800＜,≦1,000　
  直管・内径の公差(内径基準)・＋1～－0・はぜのピッチφ100＜,≦φ1,000・ピッチ300以下最低2本とする・はぜの折り幅60ｍｍ以上


• ステンレスダクトの接合

  １．長方形ダクトの接続は共板工法、メッツ工法並にフランジ接続とし、フランジ接続の場合のフランジ寸法等は表１とする。　

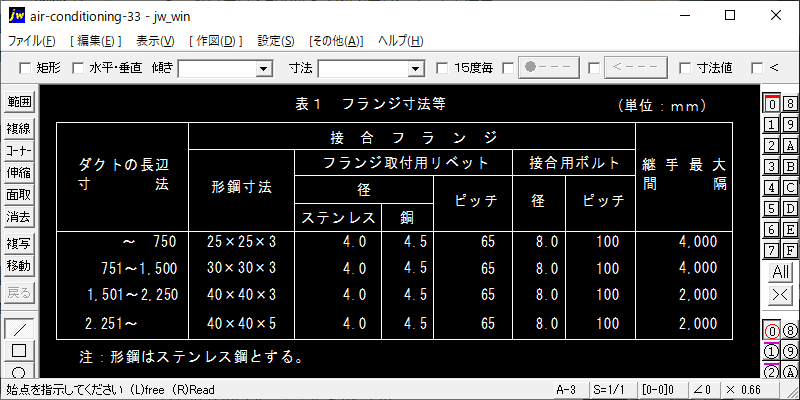

  表１　フランジ寸法等　(単位：ｍｍ)　 注：形鋼はステンレス鋼とする。　
  ２．スパイラルダクトは、差し込み継手又はフランジ接続を行う。　
  ３．差し込み継手の板厚は表２とし、差し込み長さは60ｍｍ以上で、ビスピッチは300ｍｍ以内で最低２本とする。
